در دنیای صنعت، یکی از مهمترین نیازها، دفع حرارت و کنترل دمای سیالات در فرآیندهای تولیدی است. سیستمهای خنککاری مختلفی برای این منظور طراحی شدهاند، اما دو تجهیز بسیار پرکاربرد در این زمینه کولر هوایی یا ایر کولر و کولینگ تاور یا برج خنک کننده هستند.
اگرچه هر دو با هدف کاهش دمای سیال یا آب عمل میکنند، اما از نظر ساختار، مکانیزم، کاربرد و راندمان حرارتی تفاوتهای چشمگیری دارند.
در این مقاله، بهصورت جامع و فنی به بررسی تفاوت کولر هوایی و کولینگ تاور میپردازیم تا انتخاب مناسبی برای سیستم خنککاری صنعتی خود داشته باشید.

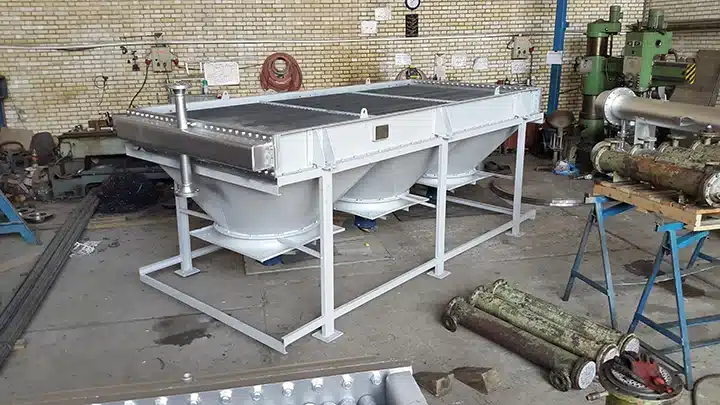

کولر هوایی: مبدل حرارتی هوایی با عملکرد خشک
کولر هوایی یا ایر کولر، به عنوان یک مبدل حرارتی خشک، حرارت سیال داغ را از طریق جریان هوای محیط دفع میکند. در این سیستم، سیال درون لولههای باندل جریان مییابد و حرارت آن از طریق دیواره لوله و فینهای کمکی به هوای عبوری منتقل میشود. عدم تماس مستقیم سیال با هوا، این تجهیز را به گزینهای ایدهآل برای سیستمهای بسته تبدیل کرده است.
ساختار کلی کولر هوایی شامل اجزای زیر است:
- باندل لوله (Tube Bundle) که سیال درون آن جریان دارد؛
- فینها (Fins) که سطح تماس را افزایش میدهند و انتقال حرارت را بهبود میبخشند؛
- فنهای محوری یا سانتریفیوژ برای عبور جریان هوا از روی سطح مبدل؛
- سازه و پایهها برای نصب و کنترل ارتعاشات.
در واقع، کولر هوایی همانند یک مبدل حرارتی خشک عمل میکند، زیرا هیچ تماس مستقیمی میان سیال و هوا وجود ندارد. این ویژگی باعث میشود که آلودگی، خوردگی و تبخیر آب در آن رخ ندهد.
مزایای کلیدی:
- عدم وابستگی به منابع آب: مناسب برای مناطق خشک و کمآب، با صرفهجویی قابل توجه در هزینههای تأمین آب.
- هزینههای نگهداری پایین: به دلیل
- بسته، نیاز به مواد شیمیایی یا تمیزکاری مداوم کاهش مییابد.
- دوام و قابلیت اطمینان: استفاده از آلیاژهای مقاوم به خوردگی، عمر مفید را افزایش میدهد.
- مقاومت در برابر آلایندههای محیطی: ایدهآل برای محیطهای صنعتی با گرد و غبار یا بخارات شیمیایی.
- انعطافپذیری در سیستمهای بسته: قابل استفاده برای خنککاری روغن، آب یا گاز در مدارهای بسته.
معایب کولر هوایی
- راندمان خنککاری پایینتر نسبت به سیستمهای تبخیری (مانند کولینگ تاور)
- ابعاد بزرگتر بهدلیل نیاز به سطح تبادل حرارت بالا
- تولید صدا در فنهای بزرگ
- وابستگی عملکرد به دمای محیط؛ در روزهای گرم تابستان راندمان کاهش مییابد
کولینگ تاور یا برج خنک کننده: سیستم خنککاری تبخیری با راندمان بالا
کولینگ تاور یا برج خنک کننده بر پایه اصل خنککاری تبخیری عمل میکند، جایی که بخش کوچکی از آب (معمولاً ۱-۲ درصد حجم گردش) تبخیر شده و حرارت نهان را دفع مینماید. آب گرم از فرآیند صنعتی از ارتفاع برج پاشیده میشود و با جریان هوای مخالف تماس میگیرد، که منجر به کاهش دما تا نزدیکی دمای حبابمرطوب محیط میگردد.
اجزای اصلی کولینگ تاور
- بدنه و فن برج: برای ایجاد جریان هوای لازم
- پکینگها (Fill Packs): برای افزایش سطح تماس آب و هوا
- حوضچه جمعآوری آب خنکشده (Cold Basin)
- سیستم توزیع آب (Spray Nozzles)
- الکتروموتور و گیربکس فنها
مزایای کلیدی:
- راندمان حرارتی برتر: امکان دستیابی به دماهای خروجی پایینتر، ایدهآل برای فرآیندهای حساس به دما.
- هزینه اولیه پایینتر: در ظرفیتهای مشابه، تا ۳۰ درصد ارزانتر از کولر هوایی.
- قابلیت استفاده در سیستمهای باز یا نیمهبسته: مناسب برای خنککاری آب در حجمهای بزرگ.
- مصرف انرژی کمتر: تبخیر طبیعی بخش عمده کار را انجام میدهد.
معایب کولینگ تاور
- مصرف آب بالا بهدلیل تبخیر و تخلیه اجباری (Blowdown).
- نیاز به نگهداری مداوم: کنترل رسوب، باکتری، جلبک و خوردگی ضروری است.
- احتمال آلودگی زیستی: در صورت عدم نگهداری مناسب، امکان رشد باکتری لژیونلا وجود دارد.
- وابستگی به شرایط آبوهوایی: در مناطق مرطوب راندمان کاهش مییابد.

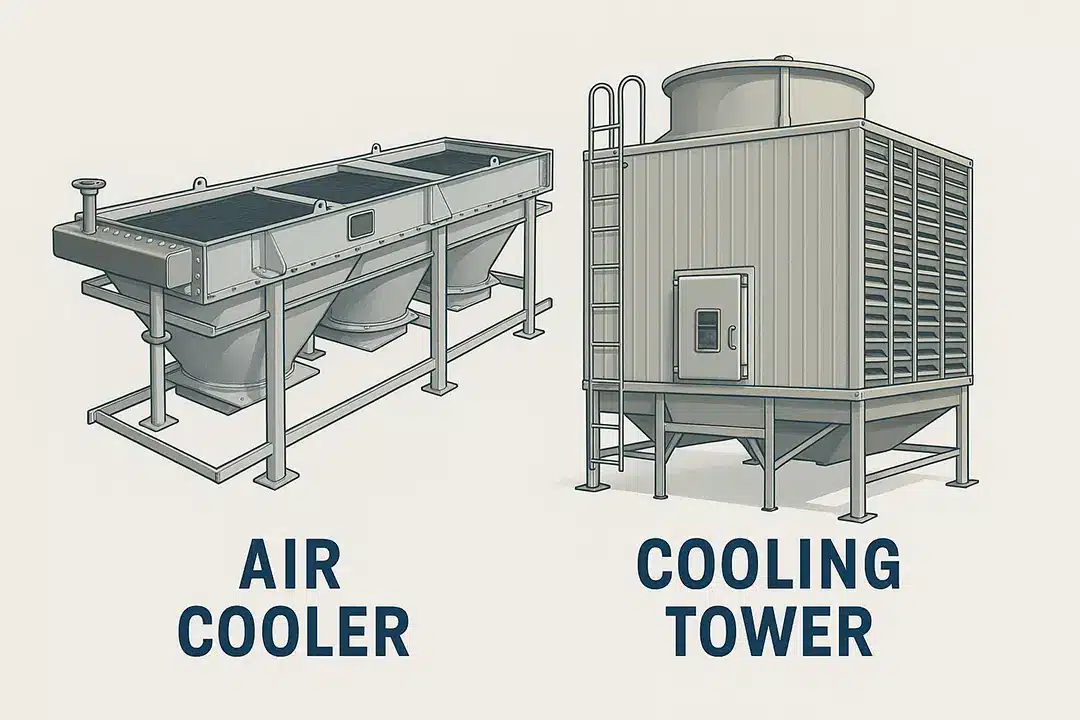

مقایسه جامع کولر هوایی و کولینگ تاور
| ویژگی | کولر هوایی (Air Cooler) | کولینگ تاور (Cooling Tower) |
|---|---|---|
| مکانیزم عملکرد | انتقال حرارت خشک با هوا | خنککاری مرطوب از طریق تبخیر آب |
| نوع سیستم | مدار بسته | مدار باز یا نیمهبسته |
| مصرف آب | ندارد | دارد |
| دمای خروجی سیال | معمولاً ۱۰ تا ۱۵ درجه بالاتر از دمای محیط | نزدیک به دمای حبابمرطوب (Wet Bulb) |
| راندمان حرارتی | متوسط | بالا |
| هزینه نگهداری | پایینتر | بالاتر |
| تمیزی سیال خروجی | تمیز، بدون تماس با هوا | احتمال آلودگی در تماس مستقیم با هوا |
| نیاز به فضا | سطح افقی بیشتر | ارتفاع بیشتر |
| مناسب برای | مناطق خشک و بیآب | مناطق مرطوب و دارای آب کافی |
| نوع خنککاری | خشک (Dry Cooling) | مرطوب (Evaporative Cooling) |
تفاوت عملکرد در شرایط اقلیمی مختلف
در شرایط اقلیمی گرم و خشک (مانند جنوب ایران)، کولر هوایی به دلیل عدم مصرف آب و عملکرد پایدار، اولویت دارد. در مقابل، در مناطق معتدل یا مرطوب با دسترسی آسان به آب، کولینگ تاور راندمان بالاتری ارائه میدهد. برای سیالات حساس مانند روغن توربین، کولر هوایی به دلیل حفظ خلوص، ترجیح داده میشود.
مقایسه هزینه و نگهداری
از نظر اقتصادی، هزینه اولیه ساخت کولر هوایی معمولاً بالاتر از کولینگ تاور است، زیرا نیاز به متریال بیشتر (فین، لوله، فنهای قدرتمند) دارد.
اما در بلندمدت، هزینه بهرهبرداری و تعمیرات آن کمتر است، چراکه نیازی به مصرف آب، مواد شیمیایی یا تصفیه مداوم ندارد.
در مقابل، کولینگ تاور هزینه اولیه پایینتری دارد، اما در طول زمان هزینه نگهداری و مصرف آب آن بیشتر است.
بههمین دلیل در پروژههایی که هزینه انرژی و آب مهم است، انتخاب بین این دو سیستم باید با بررسی دقیق صورت گیرد.
نقش مبدل حرارتی در هر دو سیستم
در هر دو تجهیز، عنصر اصلی انتقال حرارت، مبدل حرارتی است. در کولر هوایی، لولهها و فینها نقش مبدل را ایفا میکنند. در کولینگ تاور نیز، تبخیر آب نوعی انتقال حرارت طبیعی محسوب میشود.
اگر علاقهمندید درباره انواع مبدلهای حرارتی و نحوه عملکرد آنها بیشتر بدانید، پیشنهاد میکنیم مقالهی اختصاصی ما درباره مبدل حرارتی را مطالعه کنید.
انتخاب بین کولر هوایی و کولینگ تاور
برای انتخاب بین این دو سیستم، باید عوامل زیر را در نظر گرفت:
- شرایط اقلیمی و رطوبت هوا
- میزان دسترسی به آب صنعتی یا چاه
- دمای هدف سیال خروجی
- نوع سیال (روغن، آب، گاز و…)
- هزینه سرمایهگذاری اولیه و نگهداری
- محدودیتهای زیستمحیطی و مصرف آب
در بسیاری از نیروگاهها و پالایشگاهها، ترکیبی از هر دو سیستم نیز دیده میشود؛ بهطوریکه کولر هوایی برای خنککردن سیال اصلی و کولینگ تاور برای خنککردن آب فرعی یا کمکی به کار میرود.
فناوریهای ترکیبی و سیستمهای هیبریدی
در سالهای اخیر، سیستمهای جدیدی تحت عنوان برج خنک کننده هیبریدی یا “Hybrid Cooling Systems” طراحی شدهاند که ویژگیهای هر دو نوع سیستم را ترکیب میکنند.
در این سیستمها در هوای خنک از حالت خشک و در هوای گرم از حالت تبخیری استفاده میشود.
مزیت اصلی آن، کاهش مصرف آب تا ۷۰٪ در مقایسه با کولینگ تاورهای معمولی است، در حالیکه دمای خنککاری نیز پایین باقی میماند.
جمعبندی
کولر هوایی برای محیطهای با محدودیت منابع آب، سیستمهای بسته و نیاز به خلوص بالا مناسبتر است، در حالی که کولینگ تاور در سناریوهای نیازمند راندمان بالا و حجم خنککاری زیاد، گزینه برتر محسوب میشود. انتخاب نهایی باید بر پایه تحلیل مهندسی دقیق، شامل مدلسازی حرارتی و ارزیابی چرخه حیات (LCA)، صورت گیرد.
| مورد مقایسه | کولر هوایی | کولینگ تاور |
|---|---|---|
| نوع سیستم | خشک (Air Cooled) | مرطوب (Evaporative) |
| مصرف آب | ندارد | دارد |
| راندمان | متوسط | بالا |
| دمای خروجی | بالاتر از محیط | نزدیک دمای حبابمرطوب |
| نگهداری | آسانتر | پیچیدهتر |
| طول عمر | بیشتر | کمتر (با نگهداری نامناسب) |
| کاربرد | پالایشگاهها، نفت و گاز | نیروگاهها، فولاد، پتروشیمی |
در نتیجه، کولر هوایی برای مناطقی با محدودیت آب، فرآیندهای بسته و نیاز به تمیزی سیال مناسبتر است.
اما کولینگ تاور زمانی گزینه بهتری است که هدف رسیدن به دمای پایینتر و خنککاری آب در حجم بالا باشد.
در برخی کاربردها بله، بهویژه در مناطق خشک و جایی که تمیزی سیال اهمیت دارد. اما اگر دمای بسیار پایین نیاز است، کولینگ تاور همچنان بهتر عمل میکند.
بهطور معمول، کولر هوایی به دلیل استفاده از فنهای بزرگ مصرف برق بیشتری دارد، ولی در عوض مصرف آب ندارد.
بله، سیستمهای هیبریدی میتوانند بسته به دما و فصل، از هر دو روش استفاده کنند تا راندمان و صرفهجویی آب را بهینه سازند.
