فین بیضی اسپیرال

Spiral oval fin

معرفی کوتاه محصول
لوله پره دار بیضوی جهت تبادل حرارتی از یک لوله بیضوی لوله پایه و باله های بیرونی تشکیل شده است. در حال حاضر، لوله های پره دار بیضی به طور گسترده در زمینه های صنعتی مانند اتیلن و پالایشگاه های نفت استفاده می شود. فین بیضی اسپیرال به عنوان یک عنصر تبادل حرارت کارآمد در تجهیزات تبادل حرارت استفاده می شود.

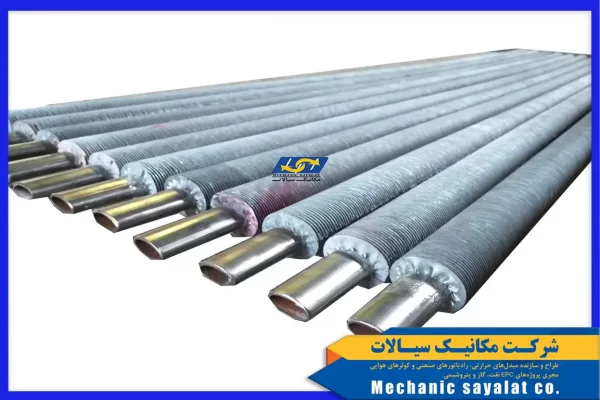

فین بیضی اسپیرال , Spiral oval fin
تصاویر منتخب محصول
معرفی محصول

لوله پره دار بیضی جهت تبادل حرارتی از یک لوله بیضی لوله پایه و باله های بیرونی تشکیل شده است. در حال حاضر، لوله های پره دار بیضی به طور گسترده در زمینه های صنعتی مانند اتیلن و پالایشگاه های نفت استفاده می شود. فین بیضی اسپیرال به عنوان یک عنصر تبادل حرارت کارآمد در تجهیزات تبادل حرارت استفاده می شود. مقاومت خارجی لوله کوچک است ، پس راندمان تبادل گرمایی بالایی دارد ، به طوری که با استفاده از این فین ها تجهیزات تبادل حرارتی، فشرده، سبک، کارآمد و کم حجم تر می شوند.

جریان برگشتی و رو به هوا لوله بیضوی بسیار کوچکتر است به طوری که جریان جانبی هوا را کاهش می دهد. از دیگر محاسن استفاده از  این فین های  مقاومت و کاهش مصرف انرژی و همچنین حجم مبدل حرارتی کوچکتر شده و هزینه ها کاهش می یابد.

ویژگی فین بیضی اسپیرال :

1) در مقایسه با لوله های پره‌دارگرد، فین بیضوی اسپیرال دارای مزیت فشرده‌تر شدن و در نتیجه کاهش حجم کلی مبدل حرارتی می باشد.

(2) با توجه به ویژگی های شکل باله لوله بیضوی، مقاومت سمت هوا کوچک است و ضریب انتقال حرارت بین سیالات افزایش می یابد. همچنین مقاومت حرارتی در لوله نسبتاً کوچک است که باعث افزایش انتقال حرارت سیال در لوله می شود.

(3) ناحیه انتقال حرارت فین بیضی اسپیرال بزرگتر از لوله دایره ای با همان سطح مقطع است. زیرا محیط انتقال حرارت لوله بیضوی در همان سطح مقطع نسبتاً طولانی است.

(4) از آنجایی که لوله‌های باله‌دار بیضوی را می‌توان فشرده‌تر مرتب کرد، ردیف جلویی لوله‌ها تأثیر بیشتری بر ردیف عقب دارد و مقاومت جریان بیرونی لوله را می‌توان با افزایش فاصله باله‌های ردیف عقب لوله‌ها کاهش داد. , اما تعداد ردیف های لوله نباید خیلی زیاد باشد .

(5) ما در مکانیک سیالات این فین ها را با انواع لوله ها و آلیاز های فلزی تولید میکنیم مانند لوله کاپرنیکل و …
