رکوپراتور (Recuperator) نوعی مبدل حرارتی است که برای بازیابی حرارت از جریان گازهای خروجی یا هوای داغ استفاده میشود تا آن را به یک جریان دیگر(هوا) منتقل کند، که برای بازیابی و بهینهسازی انرژی در واحدهای صنعتی استفاده میشود.
رکوپراتور (Recuperator) یکی از انواع مبدل حرارتی است که برای بازیابی حرارت از گازها و هوای داغ خروجی طراحی شده است. این دستگاه با انتقال حرارت از جریان گرم به جریان سرد، انرژی ازدسترفته در فرآیندهای صنعتی را دوباره به چرخه بازمیگرداند.
بهعبارت دیگر، رکوپراتور باعث افزایش راندمان حرارتی، صرفهجویی در مصرف سوخت و کاهش آلایندههای زیستمحیطی میشود.
در بسیاری از صنایع، حرارت حاصل از احتراق از طریق دودکش به محیط دفع میشود. نصب رکوپراتور در مسیر این گازهای داغ باعث میشود که این انرژی بازیابی و برای پیشگرمکردن هوای احتراق یا سیالات ورودی مورد استفاده قرار گیرد. این فرآیند در نهایت موجب کاهش چشمگیر هزینههای انرژی و بهبود عملکرد سیستم خواهد شد.
نحوه عملکرد رکوپراتور چگونه است؟
رکوپراتور یک مبدل حرارتی است که با استفاده از جابجایی حرارت بین دو سیال مختلف، به بازیابی حرارت کمک میکند. در این مدل از مبدل، دو جریان سیال وجود دارد که به صورت جداگانه و بدون اختلاط، از کنار هم عبور میکنند؛ یکی از این جریانها گرم و دیگری سرد است. فرآیند به این صورت است که حرارت از سیال گرم به سیال سرد منتقل میشود. این انتقال حرارت منجر به بازیابی انرژی حرارتی میشود که در غیر این صورت هدر میرفت.
فرایند دقیق کاری رکوپراتور:
ورود سیالات: دو سیال (معمولاً گاز یا هوا) وارد مبدل رکوپراتور میشوند. سیال گرم معمولاً از یک منبع گرمایی (مانند گازهای خروجی از یک فرآیند صنعتی) و سیال سرد معمولاً از هوای محیط یا یک سیال دیگر میآید.
عبور از بخشهای مجزا: رکوپراتور دارای ساختاری است که دو جریان سیال را از هم جدا نگه میدارد، به طوری که آنها هیچگاه با یکدیگر مخلوط نمیشوند. این ساختار معمولاً شامل صفحات فلزی یا لولههای جداکننده است که به انتقال حرارت از یک سیال به سیال دیگر کمک میکند.
انتقال حرارت: همانطور که سیال گرم از کنار سیال سرد عبور میکند، حرارت از طریق دیوارههای مبدل (مانند صفحات فلزی یا لولهها) از سیال گرم به سیال سرد منتقل میشود. این انتقال حرارت باعث میشود سیال گرم سردتر شود و سیال سرد گرمتر.
خروج سیالات: پس از انتقال حرارت، سیال گرم که اکنون مقداری از انرژی حرارتی خود را از دست داده است، به دمای پایینتری رسیده و از مبدل خارج میشود. به همین ترتیب، سیال سرد که حرارت را جذب کرده، به دمای بالاتری رسیده و از طرف دیگر مبدل خارج میشود.
کاربرد رکاپراتور در صنایع مختلف چگونه است؟
رکوپراتورها در بسیاری از صنایع بهعنوان بخشی از سیستمهای بازیافت حرارت و بهینهسازی مصرف انرژی استفاده میشوند. برخی از مهمترین کاربردهای آن عبارتند از:
رکوپراتور در سیستمهای تهویه مطبوع (HVAC):
در ساختمانهای مسکونی، تجاری و صنعتی برای بازیابی حرارت از هوای خروجی و انتقال آن به هوای تازه ورودی، که منجر به کاهش مصرف انرژی برای گرمایش یا سرمایش میشود.
رکوپراتور در کورههای صنعتی:
در صنایع مختلف مانند تولید فلزات، سیمان، شیشه، و سرامیک، رکوپراتورها به بازیابی حرارت از گازهای داغ خروجی کورهها کمک میکنند. این حرارت میتواند برای پیشگرم کردن هوا یا سوخت ورودی به کوره استفاده شود.
رکوپراتور در بویلرها:
در سیستمهای بویلر صنعتی برای بازیابی حرارت از گازهای خروجی بویلر و استفاده مجدد از آن برای پیشگرم کردن آب تغذیه یا هوای احتراق.
رکوپراتور در توربینهای گاز:
در نیروگاههای گازی، رکوپراتورها میتوانند برای بازیابی حرارت از گازهای خروجی توربین استفاده شوند. این حرارت میتواند برای پیشگرم کردن هوای ورودی به توربین یا تولید بخار در یک چرخه ترکیبی مورد استفاده قرار گیرد.
رکوپراتور در سیستمهای گرمایش مرکزی:
در سیستمهای گرمایش منطقهای یا شهری، رکوپراتورها میتوانند حرارت را از دودکشهای خروجی بویلرها یا سیستمهای گرمایش مرکزی بازیابی کرده و به سیستم گرمایش بازگردانند.
رکوپراتور در خشککنهای صنعتی:
در فرآیندهای خشککردن مواد مانند مواد غذایی، چوب، یا محصولات شیمیایی، رکوپراتورها میتوانند حرارت از هوای خروجی از خشککن را بازیابی و به هوای ورودی بازگردانند، که منجر به کاهش مصرف انرژی میشود.
رکوپراتور در فرآیندهای پتروشیمی و پالایشگاهی:
در این صنایع، رکوپراتورها میتوانند حرارت را از جریانهای فرآیندی بازیابی و برای گرم کردن سایر جریانهای ورودی یا تولید بخار استفاده کنند.
انواع رکوپراتور:
رکوپراتورها بسته به نوع کاربرد و طراحی، دارای ساختارهای مختلفی هستند. این ساختارها برای بهینهسازی انتقال حرارت بین دو سیال و جلوگیری از مخلوط شدن آنها به کار میروند. در زیر به انواع رایج ساختارهای رکوپراتور اشاره میکنم:
رکوپراتور لولهای (Tubular Recuperator)
ساختار: این نوع رکوپراتور شامل دستهای از لولهها است که در داخل یک پوسته قرار دارند. سیال گرم از داخل لولهها عبور میکند و سیال سرد در فضای اطراف لولهها (یا بالعکس) جریان دارد.
ویژگیها: مناسب برای فشارها و دماهای بالا، قابل طراحی برای جریانهای مختلف.
کاربردها: صنایع نفت و گاز، پتروشیمی، بویلرها.
رکوپراتور صفحهای (Plate Recuperator)
ساختار: این نوع از صفحات نازک فلزی ساخته شده است که به صورت متناوب قرار گرفتهاند. سیال گرم و سرد در کانالهای مجزا که توسط صفحات ایجاد شدهاند، جریان دارند.
ویژگیها: طراحی ساده، بازده حرارتی بالا، مناسب برای جریانهای با حجم متوسط و فشارهای کمتر.
کاربردها: تهویه مطبوع، صنایع غذایی، سیستمهای بازیابی انرژی در ساختمانها.
رکوپراتور چرخان (Rotary Wheel Recuperator)
ساختار: شامل یک چرخ بزرگ متشکل از مادهای با قابلیت جذب و انتقال حرارت (معمولاً از جنس فلز یا سرامیک) است که به آرامی میچرخد. یک نیمه چرخ در معرض جریان هوای گرم و نیمه دیگر در معرض جریان هوای سرد قرار میگیرد.
ویژگیها: بازده حرارتی بالا، قابلیت انتقال رطوبت به همراه حرارت (در برخی طراحیها).
کاربردها: سیستمهای تهویه مطبوع با بازیابی انرژی (HRV)، صنایع تهویه هوا، سیستمهای گرمایش و سرمایش.
رکوپراتور جریان متقابل (Counterflow Recuperator)
ساختار: سیالات گرم و سرد در مسیرهای مخالف هم جریان دارند، که این امر باعث افزایش بازده حرارتی میشود. این نوع رکوپراتور میتواند به صورت لولهای یا صفحهای طراحی شود.
ویژگیها: بازده بالاتر در انتقال حرارت نسبت به رکوپراتورهای جریان موازی، مناسب برای کاربردهای با نیاز به بازیابی حرارت زیاد.
کاربردها: سیستمهای تهویه مطبوع پیشرفته، کاربردهای صنعتی با نیاز به بازیابی حرارت بالا.
رکوپراتور جریان متقاطع (Crossflow Recuperator)
ساختار: در این نوع، جریانهای گرم و سرد به صورت عمود بر هم حرکت میکنند. این نوع طراحی میتواند در هر دو شکل لولهای و صفحهای باشد.
ویژگیها: طراحی ساده و کم حجم، بازده متوسط در انتقال حرارت.
کاربردها: سیستمهای تهویه مطبوع، بازیابی حرارت در فرآیندهای صنعتی.
رکوپراتور پوسته و لوله (Shell and Tube Recuperator)
ساختار: این نوع رکوپراتور از یک پوسته خارجی و مجموعهای از لولههای داخلی تشکیل شده است. یکی از سیالات در داخل لولهها و دیگری در اطراف لولهها (داخل پوسته) جریان دارد.
ویژگیها: مناسب برای فشارها و دماهای بالا، قابلیت تحمل جریانهای بزرگ.
کاربردها: صنایع نفت و گاز، فرآیندهای شیمیایی، نیروگاهها.
رکوپراتور هوای داغ (Hot Air Recuperator)
ساختار: معمولاً از نوع لولهای یا صفحهای ساخته میشود و برای بازیابی حرارت از گازهای خروجی داغ به هوای ورودی سرد به کار میرود.
ویژگیها: مقاومت در برابر دماهای بسیار بالا، طراحی مقاوم.
کاربردها: کورههای صنعتی، فرآیندهای ذوب فلزات.
مزایای استفاده از رکوپراتور
باعث صرفهجویی در مصرف انرژی و کاهش هزینههای سوخت میشود.
یکی از عوامل افزایش راندمان حرارتی تجهیزات میبشد.
باعث کاهش انتشار آلایندهها و حفظ محیط زیست میشود.
استفاده رکاپراتور یکی از عوامل افزایش طول عمر تجهیزات حرارتی میباشد.

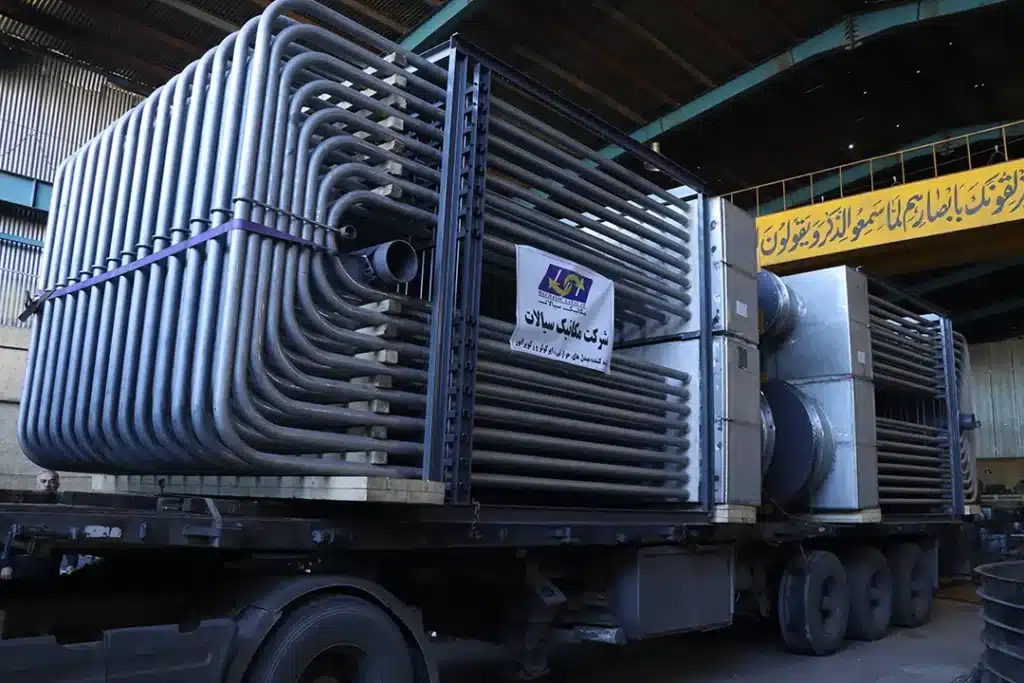

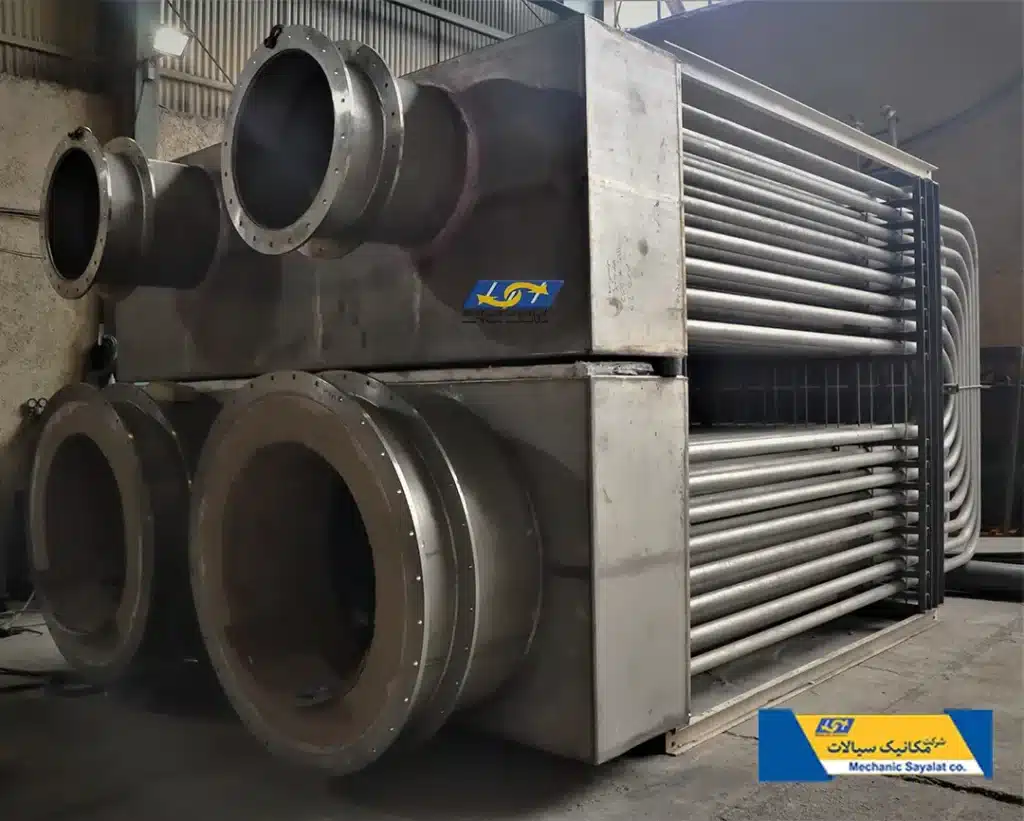

طراحی و ساخت رکوپراتور در شرکت مکانیک سیالات:
طراحی و ساخت رکوپراتور یک فرآیند پیچیده است که نیازمند درک عمیقی از اصول انتقال حرارت، مکانیک سیالات، مواد مهندسی و فرآیندهای تولید صنعتی است. در ادامه، مراحل اصلی طراحی و ساخت رکوپراتور در مجموعه شرکت مکانیک سیالات توضیح داده میشود:
1.تعریف نیازمندیها و مشخصات اولیه
نیازمندیهای حرارتی: دمای ورودی و خروجی هر دو سیال، مقدار حرارت قابل بازیابی، نرخ جریان سیالات.
فشار عملیاتی: فشار سیالات در نقاط مختلف رکوپراتور.
ویژگیهای سیالات: نوع سیال، ویسکوزیته، ضریب انتقال حرارت، و احتمال خورندگی.
محدودیتهای فیزیکی: ابعاد و فضای موجود برای نصب رکوپراتور.
ملاحظات اقتصادی: بودجه و هزینههای قابل تحمل برای تولید و نگهداری.
2.انتخاب نوع رکوپراتور
بر اساس نیازهای مشخصشده، نوع مناسب رکوپراتور از میان انواع آن ها انتخاب میشود.
3.طراحی حرارتی
محاسبات انتقال حرارت: تعیین مساحت سطح مورد نیاز برای انتقال حرارت، محاسبه دمای ورودی و خروجی، محاسبه ضریب انتقال حرارت کلی.
انتخاب تعداد و ابعاد صفحات یا لولهها: طراحی ساختار داخلی بر اساس نیازهای انتقال حرارت و جریان سیال.
محاسبه افت فشار: تعیین افت فشار در هر دو سمت سیال و اطمینان از قابل قبول بودن آن.
4.طراحی مکانیکی
طراحی پوسته و اجزای ساختاری: طراحی پوسته بیرونی و ساختارهای نگهدارنده برای تحمل فشار و شرایط محیطی.
انتخاب متریال مناسب: انتخاب متریال بر اساس شرایط عملیاتی شامل دما، فشار و خورندگی.
بررسی استحکام ساختاری: اطمینان از اینکه رکوپراتور قادر به تحمل فشارها و دماهای عملیاتی خواهد بود.
5.مدلسازی و شبیهسازی
شبیهسازی جریان سیال: استفاده از نرمافزارهای CFD (دینامیک سیالات محاسباتی) برای بهینهسازی جریان و انتقال حرارت.
شبیهسازی حرارتی: مدلسازی توزیع دما و جریان حرارت در رکوپراتور برای اطمینان از عملکرد مطلوب.
6.ساخت و تولید
تهیه متریال: خرید مواد اولیه با توجه به مشخصات طراحی.
برش و شکلدهی: ساخت صفحات، لولهها و پوسته با استفاده از فرآیندهای برش، خمکاری و جوشکاری.
مونتاژ: مونتاژ اجزای داخلی و پوسته خارجی به صورت دقیق.
کنترل کیفیت: بازرسی دقیق از جوشها، بررسی تحمل فشار، آزمایشهای نشت و تستهای عملکردی.
7.نصب و راهاندازی
حملونقل: انتقال رکوپراتور به محل نصب.
نصب: نصب در محل مورد نظر با توجه به دستورالعملهای طراحی.
راهاندازی: انجام تستهای عملکردی پس از نصب برای اطمینان از کارکرد صحیح.
8.نگهداری و تعمیرات رکوپراتور
برنامهریزی نگهداری: تدوین برنامه نگهداری دورهای برای بررسی و تمیزکاری رکوپراتور.
رفع عیوب: شناسایی و تعمیر مشکلات احتمالی مانند نشتیها یا کاهش عملکرد حرارتی.
استعلام قیمت رکاپراتور و مشاوره تخصصی:
قیمت هر رکوپراتور بر اساس نوع طراحی، ظرفیت حرارتی، جنس متریال و شرایط کاری مشخص میشود.
برای دریافت برآورد قیمت دقیق، طراحی اختصاصی یا مشاوره فنی رایگان، با کارشناسان بازرگانی و فنی شرکت مکانیک سیالاتتماس بگیرید.
تیم ما آماده است تا بهترین راهکار بازیافت حرارت را متناسب با نیاز صنعتی شما ارائه دهد.
سوالات متداول ( FAQ )
1. رکوپراتور چیست و چه کاربردی دارد؟
رکوپراتور یک نوع مبدل حرارتی است که برای بازیابی حرارت از جریانهای گاز یا هوای خروجی داغ و انتقال آن به جریان دیگر مورد استفاده قرار میگیرد، تا انرژی از دسترفته بازیابی شود و بهرهوری سیستم افزایش یابد.
2. در چه صنایعی معمولاً از رکوپراتور استفاده میشود؟
رکوپراتورها در صنایع مختلف شامل کورههای فلزی، تولید شیشه، پتروشیمی، نیروگاهها، دیگهای بخار و سیستمهای احتراقی بزرگ کاربرد دارند، جایی که گازهای خروجی داغ دارند و بازیابی حرارت اقتصادی است.
3. استفاده از رکوپراتور چه مزایایی برای یک مجموعه صنعتی دارد؟
مزایای اصلی شامل کاهش مصرف سوخت و انرژی، کاهش انتشار آلایندههایی مانند NOx و CO، افزایش عمر تجهیزات احتراقی، و بهبود راندمان کلی فرآیند است.
4. چه پارامترهایی در انتخاب رکوپراتور باید مد نظر قرار گیرد؟
پارامترهایی مانند دمای ورودی و خروجی سیالات، نوع و فشار گازها، میزان جریان، شرایط محیطی (خورندگی، دما، …)، فضای نصب، افت فشار مجاز، متریال ساخت از جمله ورقهای استیل نسوز یا آلومینیوم.
5. آیا شرکت شما طراحی سفارشی برای رکوپراتور ارائه میدهد؟
بله — شرکت شما (مکانیک سیالات) خدمات طراحی و ساخت سفارشی رکوپراتور مطابق با نیاز پروژه، شرایط عملیاتی، فضای موجود و مشخصات سیالات را ارائه می کند.
6. نصب و راهاندازی این تجهیز چه نکاتی دارد؟
برای نصب صحیح رکوپراتور باید جریانهای هوا یا گاز ورودی و خروجی بهدرستی تعریف شده باشند، فضای کافی برای سرویس و نگهداری در نظر گرفته شود، افت فشارهای مجاز رعایت شود، و تجهیزات جانبی مانند اتصالات، عایقها و سیستم سرویس آسان لحاظ شوند.
