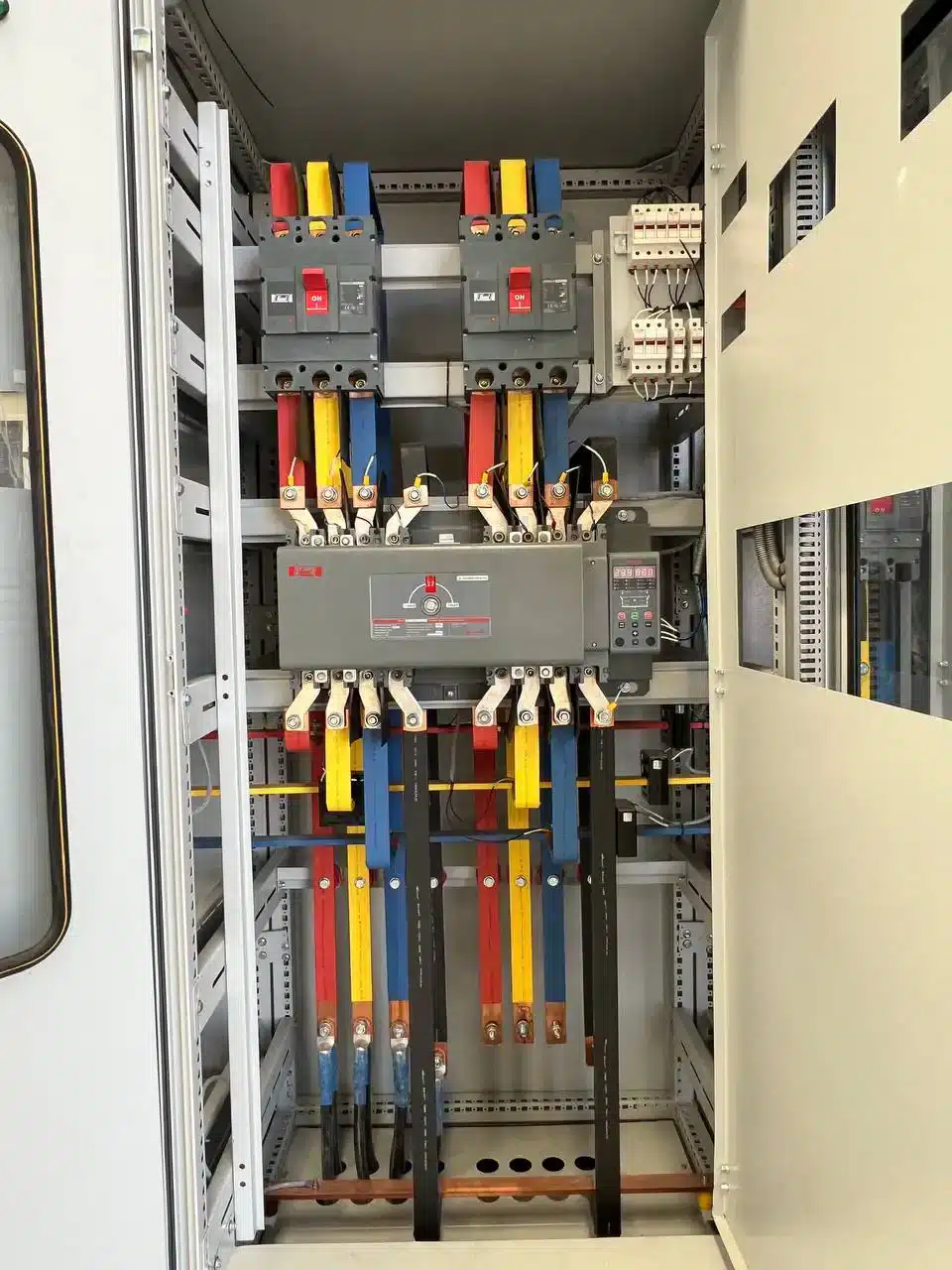

تابلو برق چنج آور یا تابلو برق ATS

تابلو برق چنج‌آور (ATS) | سوئیچ بین دیزل ژنراتور و برق شهر

تصور کنید در میانه یک فرآیند حیاتی صنعتی، یک عمل جراحی حساس، یا در اوج فعالیت یک مرکز داده، ناگهان همه چیز در تاریکی و سکوت فرو می‌رود. قطعی برق، دیگر یک اتفاق نادر نیست، بلکه یک ریسک جدی است که می‌تواند منجر به زیان‌های مالی سنگین، از دست رفتن اطلاعات و حتی به خطر افتادن جان انسان‌ها شود. تابلو برق چنج آور (Changeover/ATS Panel)، قلب سیستم برق اضطراری شما و نگهبان هوشمندی است که در برابر این خاموشی‌های غیرمنتظره می‌ایستد. این تابلو به عنوان یک راهبر هوشمند، وظیفه انتقال نرم و ایمن بار الکتریکی از منبع اصلی (برق شهر) به منبع اضطراری (دیزل ژنراتور یا UPS) را بر عهده دارد و تداوم کسب‌وکار، ایمنی و آرامش خاطر شما را تضمین می‌کند. در این راهنمای کامل، به بررسی عمیق این تجهیز حیاتی، از انواع و اجزای آن گرفته تا مزایا و نکات کلیدی در انتخاب آن می‌پردازیم.

تابلو چنج آور چیست و چرا حیاتی است؟

تابلو برق چنج آور، یک از انواع تابلو برق است که یک مصرف‌کننده را بین دو منبع برق مختلف جابجا می‌کند. وظیفه اصلی آن، مدیریت انتقال بار در هنگام قطعی منبع اصلی است. اما اهمیت حیاتی آن در ایمنی این فرآیند نهفته است. این تابلو تضمین می‌کند که:

1. هرگز دو منبع برق به طور همزمان به هم متصل نشوند: اتصال همزمان برق شهر و ژنراتور می‌تواند باعث آسیب شدید به ژنراتور، انفجار و خطرات جانی شود. تابلو چنج آور دارای قفل مکانیکی و الکتریکی (Interlock) برای جلوگیری از این اتفاق است.
2. فرآیند انتقال به صورت استاندارد و کنترل‌شده انجام شود: از آسیب رسیدن به تجهیزات حساس در لحظه سوئیچینگ جلوگیری می‌کند.

انواع تابلو چنج آور: دستی در برابر اتوماتیک (ATS)

این تابلوها به دو شکل اصلی ساخته می‌شوند که انتخاب بین آن‌ها به سطح حساسیت و بودجه شما بستگی دارد.

۱. تابلو چنج آور دستی (Manual)

در این مدل، پس از قطع برق شهر، یک اپراتور باید به صورت فیزیکی به محل تابلو مراجعه کرده، ژنراتور را روشن کند و سپس یک کلید دوطرفه (Changeover Switch) را از حالت “برق شهر” به حالت “ژنراتور” تغییر دهد.

• مزایا: قیمت پایین‌تر، ساختار ساده‌تر.
• معایب: تأخیر در وصل برق اضطراری، نیاز به حضور دائمی اپراتور، احتمال خطای انسانی.
• کاربرد: ویلاها، کارگاه‌های کوچک و مکان‌هایی که قطعی چند دقیقه‌ای برق در آن‌ها بحرانی نیست.

۲. تابلو چنج آور اتوماتیک (ATS – Automatic Transfer Switch)

این مدل، سیستم هوشمند و تمام‌اتوماتیک است که بدون نیاز به هیچ‌گونه دخالت انسانی عمل می‌کند.

3.تابلو چنج‌آور با کنترل ژنراتور (AMF/ATS)

• ترکیب ATS و کنترلر ژنراتور برای استارت، مانیتورینگ و توقف خودکار ژنراتور.

مراحل کارکرد تابلو برق ATS:

1. تشخیص قطعی: برد کنترلر به طور مداوم ولتاژ برق شهر را کنترل می‌کند و به محض تشخیص قطعی یا افت ولتاژ شدید، فرآیند را آغاز می‌کند.
2. فرمان استارت: سیگنال استارت به دیزل ژنراتور ارسال می‌شود.
3. انتقال بار: پس از رسیدن ولتاژ و فرکانس ژنراتور به حد پایدار، کلید چنج آور به طور خودکار بار را از روی برق شهر برداشته و به ژنراتور متصل می‌کند.
4. بازگشت به حالت عادی: پس از وصل شدن مجدد برق شهر، کنترلر پس از یک تأخیر زمانی معین (برای اطمینان از پایداری برق شهر)، بار را مجدداً به برق شهر منتقل کرده و فرمان خاموش شدن را به ژنراتور ارسال می‌کند.

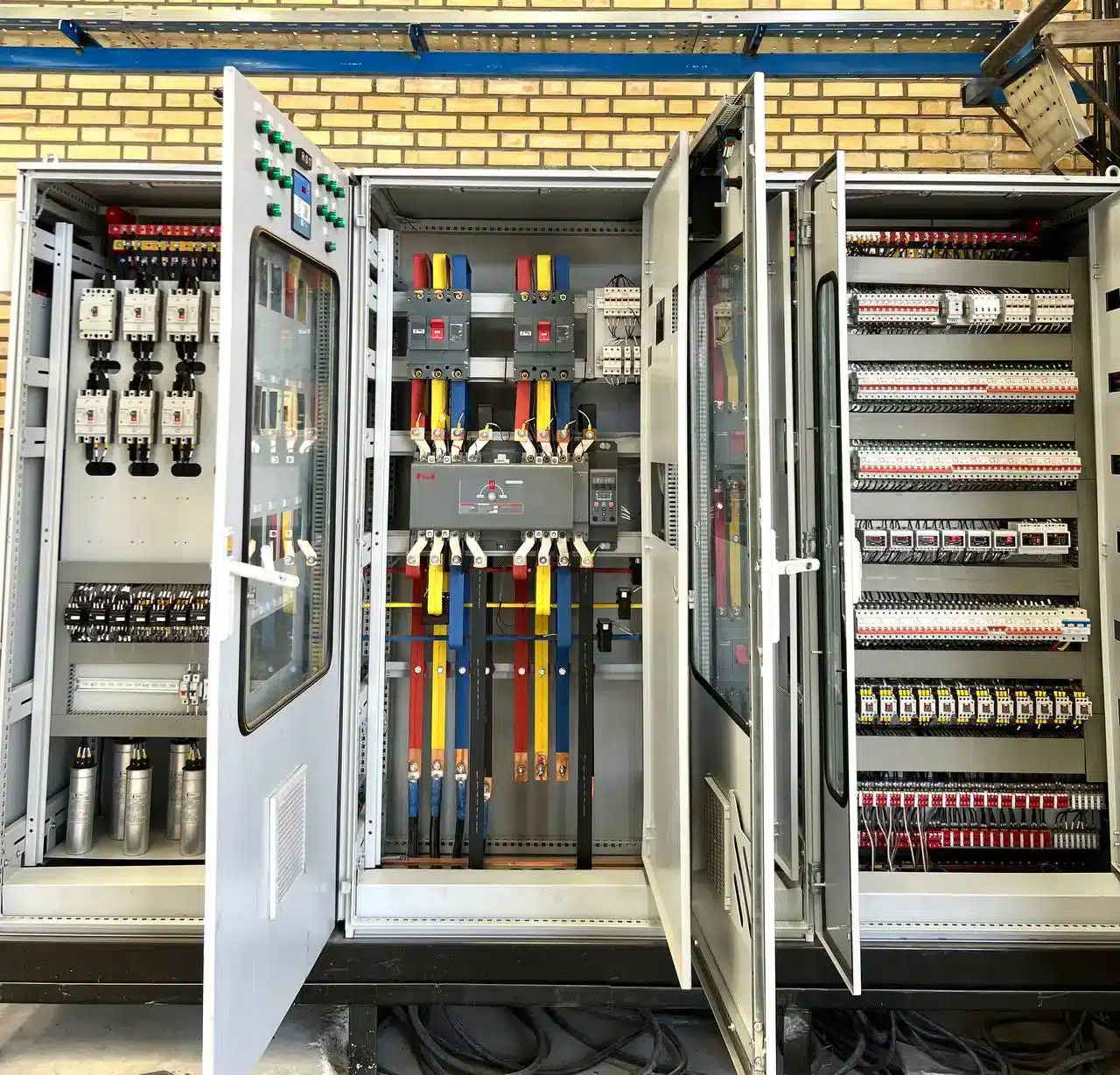

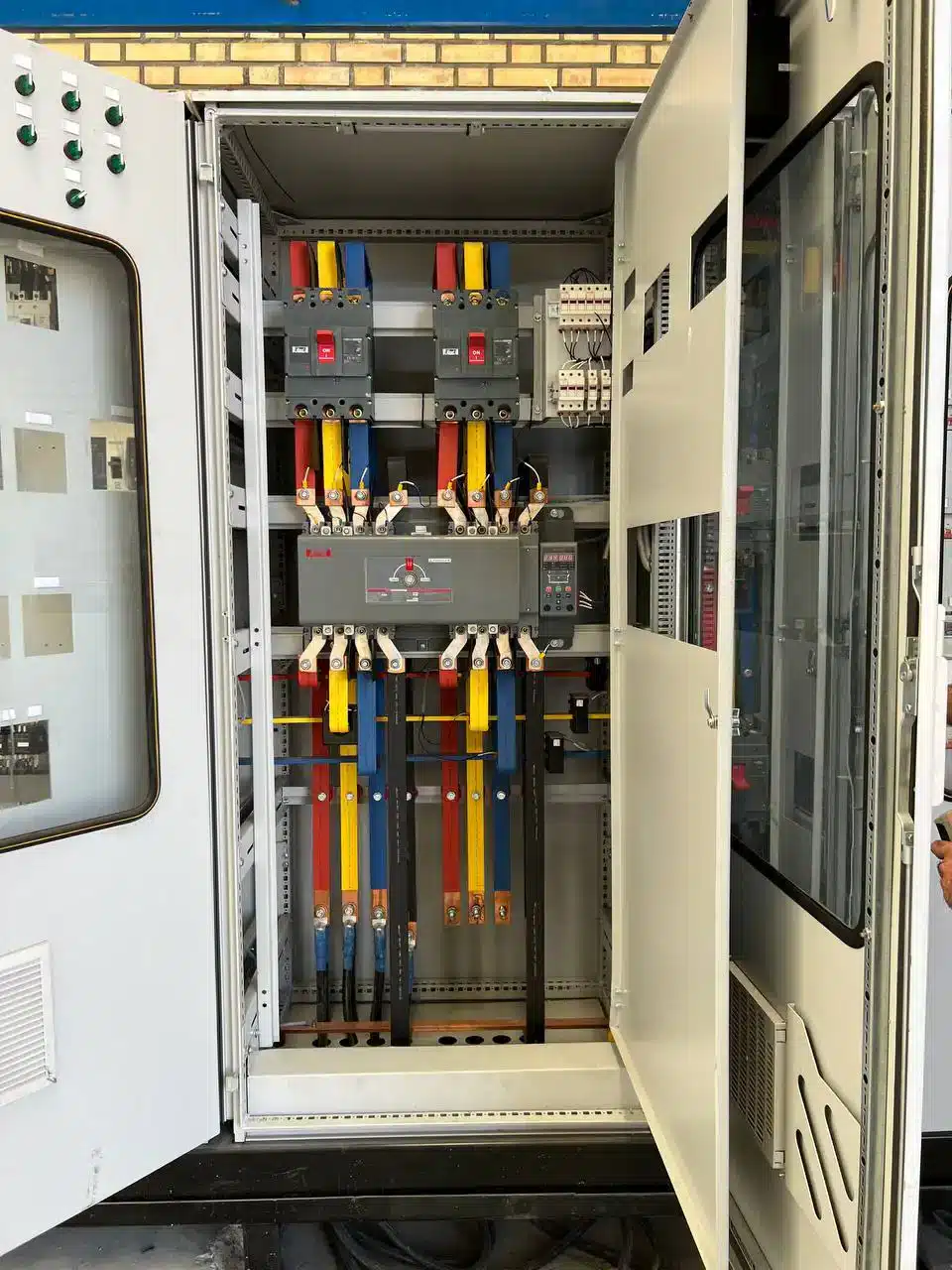

اجزای اصلی تابلو برق چنج‌آور

یک تابلو چنج آور اتوماتیک از قطعات تخصصی زیر تشکیل شده است:

کاربردهای تابلو برق چنج‌آور

• کارخانجات و واحدهای صنعتی برای جلوگیری از توقف خطوط تولید

• بیمارستان‌ها و مراکز درمانی برای تامین برق اضطراری تجهیزات حیاتی

• ساختمان‌های تجاری و برج‌ها جهت تامین برق آسانسور و سیستم‌های حیاتی

• دیتاسنترها و سرورها برای تضمین پایداری برق

• پمپ‌خانه‌ها و ایستگاه‌های آبرسانی برای جلوگیری از توقف سیستم‌های حیاتی

مزایای نصب تابلو برق چنج آور

1. تداوم کسب و کار: جلوگیری از توقف خط تولید، از کار افتادن سیستم‌های کامپیوتری و زیان‌های مالی ناشی از آن.
2. ایمنی مطلق: با داشتن اینترلاک‌های مکانیکی و الکتریکی، از خطرات مرگبار اتصال همزمان دو منبع برق جلوگیری می‌کند.
3. حفاظت از تجهیزات: از آسیب دیدن دستگاه‌های حساس به دلیل نوسانات ناشی از قطع و وصل ناگهانی برق جلوگیری می‌کند.
4. آرامش خاطر: اطمینان از اینکه در هر ساعت از شبانه‌روز، سیستم برق اضطراری شما به صورت خودکار و مطمئن وارد عمل خواهد شد.
5. افزایش طول عمر ژنراتور: مدیریت صحیح چرخه‌های روشن/خاموش شدن و زمان خنک‌کاری (Cool-down) توسط برد ATS، عمر مفید دیزل ژنراتور را افزایش می‌دهد.

نکات مهم در انتخاب و سفارش تابلو چنج آور

• جریان نامی (آمپر): مهم‌ترین پارامتر. باید متناسب با حداکثر جریان مصرفی یا کلید اصلی مجموعه شما انتخاب شود.
• نوع کلید: برای جریان‌های زیر ۲۰۰ آمپر معمولاً از سیستم کنتاکتوری و برای جریان‌های بالاتر از کلیدهای موتوردار (Motorized) استفاده می‌شود که قوی‌تر و گران‌تر هستند.
• منطق کنترل: مشخص کنید که آیا می‌خواهید تمام بارها به ژنراتور متصل شوند یا فقط بارهای ضروری (مانند روشنایی اضطراری، سرورها و…).
• برند کنترلر: کنترلرهای معتبر، قابلیت اطمینان و امکانات برنامه‌ریزی بیشتری را در اختیار شما قرار می‌دهند.

تفاوت تابلو چنج‌آور دستی و اتوماتیک

قیمت تابلو برق چنج‌آور

قیمت نهایی این تابلوها به عوامل مختلفی بستگی دارد:

1. ظرفیت کل بار الکتریکی و توان ژنراتور

2. نوع کلید چنج‌آور (دستی یا اتوماتیک)

3. برند تجهیزات و کنترلرها

4. قابلیت‌های هوشمند و مانیتورینگ

5. جنس بدنه و درجه حفاظت محیطی

📞 برای استعلام قیمت دقیق و مشاوره طراحی تابلو چنج‌آور، با کارشناسان ما در شرکت مکانیک سیالات تماس بگیرید.

سوالات متداول (FAQ)

تابلو چنج‌آور چه زمانی ضروری است؟
در هر مکانی که قطع برق می‌تواند باعث خسارت یا خطر شود، استفاده از تابلو چنج‌آور ضروری است.

آیا امکان اتصال تابلو ATS به مانیتورینگ از راه دور وجود دارد؟
بله، با نصب ماژول‌های ارتباطی می‌توان وضعیت برق و ژنراتور را آنلاین مشاهده کرد.

آیا تابلو چنج‌آور می‌تواند چند ژنراتور را مدیریت کند؟
بله، مدل‌های پیشرفته قابلیت مدیریت چند منبع برق را دارند.

تفاوت ATS با UPS چیست؟ UPS (منبع تغذیه بدون وقفه) برق را در باتری‌های خود ذخیره کرده و در لحظه قطعی، برق را بدون هیچ‌گونه تأخیری (صفر ثانیه) تأمین می‌کند، اما برای مدت زمان محدودی (چند دقیقه تا چند ساعت). ATS برق را ذخیره نمی‌کند، بلکه بار را به یک منبع دیگر (ژنراتور) که قادر به تولید برق برای مدت طولانی است، منتقل می‌کند. این انتقال چند ثانیه طول می‌کشد. در سیستم‌های بسیار حساس، ابتدا UPS وارد عمل شده و سپس ATS ژنراتور را برای پشتیبانی از UPS روشن می‌کند. سرعت عمل تابلو ATS چقدر است؟ کل فرآیند از لحظه قطع برق تا وصل شدن برق ژنراتور، بسته به نوع ژنراتور و تنظیمات کنترلر، معمولاً بین ۱۰ تا ۳۰ ثانیه طول می‌کشد. آیا می‌توانم به جای تابلو چنج آور از یک کلید سه حالته ساده استفاده کنم؟ این کار به دلیل نداشتن اینترلاک‌های ایمنی، بسیار خطرناک است و مطلقاً توصیه نمی‌شود. ریسک خطای انسانی و اتصال همزمان دو منبع بسیار بالاست.
