تابلو برق پیانویی (اپراتوری): راهنمای جامع طراحی، مزایا و کاربردهای میز کنترل صنعتی

در دنیای اتوماسیون صنعتی، جایی که دقت و سرعت عمل اپراتور مستقیماً بر کیفیت و بهره‌وری تولید تأثیر می‌گذارد، تابلو برق پیانویی (Piano-Type Console) یا میز کنترل اپراتوری، نقشی فراتر از یک محفظه ساده برای تجهیزات الکتریکی ایفا می‌کند. این نوع از تابلو برق یا تابلو فرمان به عنوان پل ارتباطی اصلی میان انسان و ماشین (HMI)، مرکز فرماندهی یکپارچه‌ای هستند که با طراحی ارگونومیک و منحصربه‌فرد خود، کنترل فرآیندها را آسان‌تر، دقیق‌تر و ایمن‌تر می‌سازند. در این راهنمای تخصصی، به کالبدشکافی کامل این کنسول‌های کنترلی می‌پردازیم؛ از اصول طراحی و کاربردهای کلیدی آن‌ها گرفته تا مزایای رقابتی و نکات مهمی که باید هنگام سفارش در نظر داشته باشید.

تابلو برق پیانویی چیست و چه تفاوتی با تابلوهای عادی دارد؟

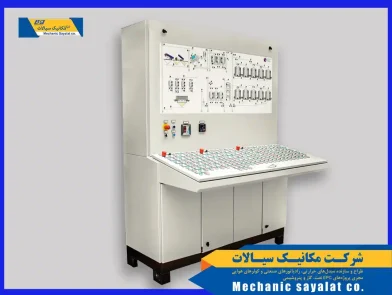

تابلو برق پیانویی، نوعی تابلو برق ایستاده است که مشخصه اصلی آن، سطح شیب‌دار در قسمت بالایی آن است که ظاهری شبیه به پیانو یا میز کنترل به آن می‌بخشد. این طراحی هدفمند، صرفاً برای زیبایی نیست؛ بلکه بر اساس اصول ارگونومی صنعتی برای بهینه‌سازی تعامل اپراتور با سیستم کنترلی شکل گرفته است. برخلاف تابلوهای ایستاده معمولی که سطحی کاملاً عمودی دارند، سطح شیب‌دار در تابلوهای پیانویی به اپراتور اجازه می‌دهد تا:

• دید کامل و بدون انعکاس نور به نمایشگرها، تاچ پنل‌ها (HMI) و نشانگرها داشته باشد.
• دسترسی آسان و سریع به کلیدهای فرمان، پوش باتن‌ها و تجهیزات کنترلی داشته باشد.
• برای مدت طولانی و بدون خستگی مفرط در ناحیه گردن و دست‌ها، فرآیند را نظارت و کنترل کند.

به طور خلاصه، این تابلوها یک سرمایه‌گذاری هوشمندانه برای افزایش تمرکز، کاهش خطای انسانی و بالا بردن راندمان اپراتور هستند.

کاربردهای کلیدی: تابلو برق اپراتوری در کجا بیشترین کاربرد را دارد؟

طراحی خاص این تابلوها، آن‌ها را برای هر مکانی که نیاز به نظارت و کنترل مستمر توسط اپراتور دارد، ایده‌آل می‌سازد. مهم‌ترین کاربردهای آن عبارتند از:

• اتاق‌های کنترل (Control Rooms): در صنایع پتروشیمی، نیروگاه‌ها، پالایشگاه‌ها و کارخانجات سیمان برای مانیتورینگ و کنترل مرکزی کل فرآیند تولید.
• خطوط تولید و مونتاژ: به عنوان ایستگاه کاری اپراتور برای کنترل سرعت نوار نقاله، عملکرد ربات‌های صنعتی و نظارت بر کیفیت.
• اپراتوری ماشین‌آلات CNC: برای کنترل دقیق پارامترهای ماشین‌کاری.
• صنایع فولاد و نورد: جهت کنترل فرآیندهای حساس و پیچیده ذوب و شکل‌دهی فلزات.
• سیستم‌های تصفیه آب و فاضلاب: برای نظارت و کنترل پمپ‌ها، ولوها و پارامترهای کیفی آب.
• کارخانجات صنعتی: (پتروشیمی، فولاد، سیمان)
• سیستم‌های HVAC و تهویه صنعتی

اجزای اصلی یک تابلو برق پیانویی

یک تابلو اپراتوری از دو بخش اصلی تشکیل شده است: بخش عمودی (برای تجهیزات قدرت) و بخش شیب‌دار (برای تجهیزات فرمان). تابلو برق اپراتوری می‌تواند بسته به نوع کاربرد شامل تجهیزات متنوعی باشد، از جمله:

• کلیدهای فرمان (سلکتوری، پوش‌باتن، کلید توقف اضطراری)

• نمایشگرها (ولت‌متر، آمپرمتر، HMI، PLC)

• چراغ سیگنال وضعیت

• کنترلرهای صنعتی و ماژول‌های ارتباطی

• تجهیزات حفاظتی مانند کلید مینیاتوری، کلید حرارتی و محافظ جان

• ترمینال‌ها و سیم‌کشی منظم و کدگذاری‌شده

مزایای رقابتی تابلو برق پیانویی نسبت به مدل‌های دیگر

انتخاب این نوع تابلو مزایای قابل توجهی برای مجموعه شما به همراه دارد:

1. افزایش تمرکز و کاهش خطای اپراتور: طراحی ارگونومیک، خستگی را به حداقل رسانده و به اپراتور اجازه می‌دهد تا با تمرکز کامل بر فرآیند نظارت داشته باشد.
2. سرعت واکنش بالاتر: دسترسی آسان به تمام کلیدهای فرمان، زمان واکنش اپراتور در شرایط اضطراری را به شدت کاهش می‌دهد.
3. یکپارچه‌سازی سیستم کنترل: امکان تجمیع تمام تجهیزات کنترلی، از نمایشگر و کامپیوتر گرفته تا کلیدهای دستی، در یک نقطه واحد.
4. ایمنی بیشتر: جانمایی صحیح کلید توقف اضطراری و سایر تجهیزات ایمنی در دسترس‌ترین نقطه ممکن.
5. ظاهر حرفه‌ای و مدرن: این تابلوها به محیط صنعتی شما جلوه‌ای مدرن و tecnologic می‌بخشند.

تفاوت تابلو پیانویی با سایر تابلوهای برق

نکات کلیدی در طراحی و سفارش تابلو برق اپراتوری

قبل از سفارش، حتماً موارد زیر را با طراحان ما در شرکت مکانیک سیالات در میان بگذارید:

• ابعاد و ارگونومی: ابعاد تابلو باید متناسب با قد اپراتور و فضای اتاق کنترل باشد. زاویه بخش شیب‌دار معمولاً بین ۱۵ تا ۳۰ درجه در نظر گرفته می‌شود.
• جانمایی تجهیزات: لی‌اوت دقیق قطعات روی میز کنترل باید بر اساس اولویت و ترتیب استفاده آن‌ها در فرآیند طراحی شود.
• جنس بدنه و رنگ: معمولاً از ورق روغنی با پوشش رنگ الکترواستاتیک کوره‌ای (RAL 7032 یا RAL 7035) استفاده می‌شود که مقاومت بالایی در برابر خراشیدگی و زنگ‌زدگی دارد.
• سیستم خنک‌کاری: با توجه به تجمع تجهیزات الکترونیکی مانند HMI و PLC، تعبیه فن و فیلتر مناسب برای جلوگیری از افزایش دما ضروری است.
• درجه حفاظت (IP): متناسب با شرایط محیطی (گرد و غبار، رطوبت)، درجه حفاظت مناسب (مانند IP54) را انتخاب کنید.

قیمت تابلو برق پیانویی یا تابلو اپراتوری چقدر است؟

قیمت نهایی این تابلوها به عوامل مختلفی بستگی دارد:

• نوع و تعداد تجهیزات نصب‌شده (PLC، HMI، رله، کلید و …)

• برند قطعات داخلی (اشنایدر، زیمنس، LS، دلتا و…)

• ابعاد و جنس بدنه تابلو

• پیچیدگی نقشه و طراحی مدار

• درجه حفاظت مورد نیاز (IP)

برای دریافت مشاوره فنی رایگان و دریافت پیش‌فاکتور بر اساس مشخصات دقیق پروژه، با کارشناسان ما در شرکت مکانیک سیالات تماس بگیرید.

سوالات متداول (FAQ)

آیا تابلو پیانویی فقط برای کارخانجات بزرگ استفاده می‌شود؟
خیر. در پروژه‌های ساختمانی و حتی پروژه‌های کنترل تهویه هم قابل استفاده است.

آیا می‌توان HMI و PLC در تابلو اپراتوری نصب کرد؟
بله. این تابلوها بهترین گزینه برای نصب و نمایش اطلاعات به‌صورت مستقیم به اپراتور هستند.

آیا امکان سفارش با ابعاد خاص وجود دارد؟
بله، تمام تابلوهای اپراتوری به صورت سفارشی طراحی و تولید می‌شوند.

آیا تابلوهای پیانویی به صورت آماده موجود هستند یا باید سفارش ساخت داد؟ به دلیل تنوع بسیار زیاد در نیازهای کنترلی هر پروژه، این تابلوها تقریباً همیشه به صورت سفارشی و بر اساس نقشه و جانمایی مورد نیاز مشتری طراحی و ساخته می‌شوند. آیا می‌توان این تابلوها را برای محیط‌های بهداشتی (Clean Room) نیز استفاده کرد؟ بله، با استفاده از استنلس استیل (Stainless Steel) به عنوان جنس بدنه و رعایت اصول طراحی خاص، می‌توان تابلوهای پیانویی مناسب برای صنایع دارویی و غذایی تولید کرد. تفاوت قیمت تابلو پیانویی با تابلو ایستاده معمولی چقدر است؟ به دلیل پیچیدگی بیشتر در طراحی، برشکاری و خم‌کاری ورق، هزینه ساخت یک تابلو پیانویی معمولاً ۲۰ تا ۴۰ درصد بیشتر از یک تابلو ایستاده ساده با همان ابعاد است. آیا امکان نصب سیستم تهویه مطبوع (کولر) روی این تابلوها وجود دارد؟ بله، برای پروژه‌هایی که حرارت تولید شده توسط تجهیزات داخلی بسیار بالاست، می‌توان کولرهای تابلو برق را بر روی دیواره‌های جانبی یا درب پشت تابلو نصب کرد.
