کولر هوایی یا ایر کولر

کولر هوایی یا ایرکولر: مبدل‌ حرارتی هوا خنک برای کاربردهای صنعتی

کولر هوایی یا ایر کولر (Air Cooled Heat Exchangers – ACHE) به عنوان یک مبدل‌ حرارتی پیشرفته، گرمای سیالات را بدون نیاز به مصرف مستقیم آب به محیط منتقل می‌کنند. این تجهیزات برای سازمان‌هایی که با محدودیت منابع آبی مواجه هستند، گزینه‌ای استراتژیک محسوب می‌شوند و در صنایع سنگین مانند پتروشیمی، نفت و گاز، و نیروگاه‌ها کاربرد گسترده دارند.

با توجه به نیاز تصمیم‌گیرندگان سازمانی به ارزیابی دقیق برای خرید و نصب، این مقاله بر جنبه‌های فنی، اقتصادی و عملیاتی تمرکز دارد تا فرآیند تصمیم‌گیری را تسهیل کند.

کولر هوایی یا ایرکولر (Air Cooler) چیست؟ + اصول عملکردی

کولر هوایی یا ایر کولر (Air Cooler) یکی از تجهیزات صنعتی برای خنک‌سازی سیالات مانند آب، روغن یا گاز است. این دستگاه با استفاده از جریان هوا و بدون نیاز به مصرف مستقیم آب، گرما را از سیال به محیط منتقل می‌کند و برای محیط‌هایی که کمبود آب وجود دارد، انتخابی بهینه محسوب می‌شود. کولرهای هوایی یا ایر کولر یکی از انواع تاسیسات فنی هستند که در اکثر واحدهای پالایشگاهی و پتروشیمی برای کاهش دمای سیالات مورد استفاده قرار می گیرند.

گام‌های کلیدی عملکردی ایر کولر

۱. ورود سیال گرم به لوله‌ها.

۲. ایجاد جریان هوا توسط فن‌های محوری.

۳. انتقال حرارت از سیال به دیواره لوله و سپس به هوا.

۴. افزایش سطح تماس با فین‌ها برای بهبود راندمان.

۵. خروج سیال خنک‌شده.

۶. دفع گرما به محیط.

۷. کنترل دما از طریق تنظیم سرعت فن و نظارت بر پارامترها.

طول لوله‌ها معمولاً ۲۰ تا ۴۰ فوت است و نسبت پوشش فن به سطح (converge fan) حداقل ۰.۴ برای حفظ راندمان باید رعایت شود. این سیستم‌ها در مقایسه با برج‌های خنک‌کننده، مصرف آب را حذف کرده و هزینه‌های عملیاتی را کاهش می‌دهند.

تفاوت کولرهوایی با سیستم‌های خنک‌کن تبخیری و برج خنک‌کننده

در سیستم‌های تبخیری مانند کولر آبی یا برج خنک‌کننده، فرایند تبخیر آب عامل خنک‌سازی است. اما در ایر کولر، از طریق انتقال مستقیم حرارت از سیال به هوا عمل می‌کند؛ ساختار ساده‌تر، بدون مصرف آب، و مناسب برای محیط‌های خشک

انواع کولر هوایی یا ایر کولر

کولرهای هوایی صنعتی را می‌توان بر اساس چندین معیار طبقه‌بندی کرد. یکی از رایج‌ترین روش‌ها، تقسیم‌بندی بر اساس نوع جریان هوا است:

1. کولرهای هوایی دمشی (Force Draft Air Cooler)

در این نوع کولر، فن در قسمت پایین لوله‌ها قرار گرفته و با ایجاد فشار، هوا را از روی لوله‌ها عبور می‌دهد.

• مزایا:

  • مصرف انرژی پایین‌تر

  • تعمیرات آسان‌تر

  • هزینه اولیه کمتر – ایده‌آل برای پروژه‌های با بودجه محدود.

• معایب:
  • راندمان کمی پایین‌تر نسبت به نوع مکشی

  • توزیع هوا ممکن است ناهموار باشد.

  • در صورت انسداد لوله‌ها، عملکرد کولر کاهش می‌یابد.توزیع هوا ممکن است ناهموار باشد.



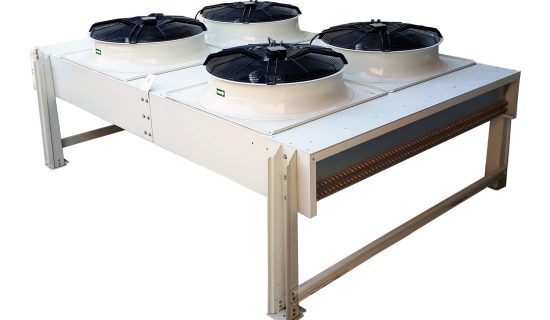

2. کولرهای هوایی مکشی (Induced Draft Air Cooler)

در این نوع کولر، فن در قسمت بالای لوله‌ها قرار گرفته و هوا را به سمت بالا می‌کشد.

• مزایا:

  • راندمان بالاتر

  • توزیع یکنواخت هوا

  • مقاومت بهتر در برابر خوردگی – مناسب برای عملیات مداوم صنعتی.

• معایب:
  • هزینه اولیه بالاتر
  • تعمیرات ممکن است پیچیده‌تر باشد.



انواع ایرکولر یا کولر هوایی بر اساس نوع فین‌ها

• فین سینوسی (برای جریان بهتر هوا)

• فین تخت (اقتصادی)

• فین‌های مقاوم مانند Blue Fin یا Gold Fin برای محیط‌های خورنده هستند

اجزای اصلی کولر هوایی

1. فن‌ها (Fans): وظیفه ایجاد جریان هوا را بر عهده دارند. این فن‌ها معمولاً از نوع محوری (Axial) هستند و با قطرهای ۳ تا ۲۸ فوت تولید می‌شوند. (رایج: ۱۴-۱۶ فوت در ایر کولرهای بکار رفته در  صنایع پتروشیمی).
2. لوله‌ها (Tubes): سیال گرم از این لوله‌ها عبور کرده و با هوای خنک تماس پیدا می‌کند، اغلب با فین‌های اکسترود آلومینیومی برای افزایش رسانایی حرارتی.
3. فین‌ها (Fins): انواع فین ها در کولر هوایی جهت افزایش سطح انتقال حرارت بکار میروند؛ انواع سینوسی یا تخت با چگالی ۸-۱۲ فین در اینچ.

4. کویل (Coil): کویل یا کوئل در ایر کولر مجموعه ای از لوله ها و فین ها به صورت افقی یا عمودی، با روش‌های اتصال مانند اکسترود یا جوش برای دوام.

5. ساپورت و قاب (Frame): سازه‌ای فلزی که تمامی اجزای دستگاه را نگه می‌دارد و استحکام آن را تضمین می‌کند.

ساختار کولر هوایی در خنک‌سازی صنعتی

• ایر کولرها شامل یک یا چند لوله که در معرض جریان هوای فن ها قرار دارند، تجهیزات فن و موتور آن، کنترل کننده سرعت چرخش فن و تجهیزات لازم برای هدایت جریان ها می باشد.
• در کولر هوایی جریان سیال گرم پس از عبور از یک نازل وارد لوله هایی می شود که در مجاورت فن قرار دارند. این لوله ها با توجه به پره هایی که روی دیواره بیرونی لوله قرار دارند، کار انتقال حرارت را سریع تر انجام می دهند.
• در قسمت عبور سیال از مجاورت فن، هر مجموعه از لوله های حاوی سیال گرم را یک Bundle می نامند که خود شامل چندین لوله است. معمولاً چند Bundle به طور موازی با یکدیگر از روی فن عبور می کنند. به این مجموعه یک Bay می گویند.
• در بعضی موارد دو فن به صورت سری روی جریان های موازی Bundle های یک Bay عمل می کنند. این حالت شامل دو Bundle از لوله های حاوی سیال گرم است که از مجاورت دو فن سری شده عبور می کند.
• معمولاً برای خنک کردن سیال گرم توسط مبدل هواخنک در صنعت ، از چند Bay که به صورت موازی قرار گرفته اند استفاده می شود. به مجموعه این Bay ها، Unit گفته می شود.
• هوا با دمای محیط به لوله های حاوی سیال گرم برخورد کرده و باعث کاهش دمای دیواره لوله می شود و به این ترتیب دمای سیال داخل لوله کاهش می یابد. برای افزایش میزان انتقال حرارت، از لوله های پره دار استفاده می شود.
• لوله های پره دار در کولرهای هوایی یا ایر کولر به صورت های مختلفی مورد استفاده قرار می گیرند. یکی از مهمترین انواع این پره ها، پره های (Extruded fin ) می باشد که معمولاً از جنس آلومینیوم ساخته می شوند.



کاربردهای کولر هوایی (ایر کولر) در صنایع مختلف

کولرهای هوایی به دلیل طراحی ساده، کارایی بالا، و عدم نیاز به مصرف آب، در صنایع مختلف به طور گسترده مورد استفاده قرار می‌گیرند. در زیر کاربردهای اصلی این دستگاه در حوزه‌های گوناگون به تفصیل توضیح داده شده است:

1. صنایع نفت، گاز و پتروشیمی

• خنک‌سازی سیالات فرآیندی: کولر هوایی در این صنایع برای کاهش دمای سیالات داغ مانند نفت خام، گاز طبیعی، و مواد شیمیایی استفاده می‌شود.
• ایر کولر در پالایشگاه: در پالایشگاه‌ها برای خنک کردن محصولات خروجی برج‌های تقطیر و مبدل‌های حرارتی.
• پایانه‌های انتقال گاز: جهت خنک‌سازی گاز فشرده‌شده در کمپرسورها قبل از ورود به خطوط لوله.

2. نیروگاه‌ها

• توربین‌های گازی و بخاری: در نیروگاه‌های تولید برق، کولر هوایی برای خنک کردن روغن روانکاری و آب سیستم‌های خنک‌کننده توربین به کار می‌رود.
• سیستم‌های کندانسور: ایر کولر در کندانسورهای هوایی جهت خنک‌سازی بخار آب در سیکل‌های بخار و تبدیل آن به مایع، بدون نیاز به مصرف آب.

3. صنایع فولاد و فلزات

• فرآیندهای حرارتی: کولرهای هوایی در صنایع فولاد برای خنک‌سازی تجهیزات و سیالات داغ خروجی از کوره‌ها و ریخته‌گری‌ها استفاده می‌شوند.
• خنک‌سازی روغن هیدرولیک: در ماشین‌آلات سنگین و خطوط تولید فولاد، کولر هوایی برای کاهش دمای روغن هیدرولیک کاربرد دارد.

4. صنایع شیمیایی

• فرآیندهای واکنشی: در تولید مواد شیمیایی مانند کودهای شیمیایی، اسیدها و حلال‌ها، از کولرهای هوایی برای حفظ دمای مناسب واکنش‌ها استفاده می‌شود.
• تثبیت محصولات: خنک کردن محصولات تولید شده قبل از بسته‌بندی یا ذخیره‌سازی.

5. صنایع غذایی و نوشیدنی

• خنک‌سازی روغن‌ها و سیالات: در فرآیندهای تولید مواد غذایی و نوشیدنی، کولر هوایی برای کاهش دمای روغن‌های مصرفی و سیالات فرآوری به کار می‌رود.
• حفظ کیفیت محصول: خنک‌سازی تجهیزات و محصولات نهایی برای جلوگیری از خراب شدن.

6. صنایع سیمان و مصالح ساختمانی

• تجهیزات تولید سیمان: کولر هوایی برای خنک کردن گازها و هوای داغ خروجی از کوره‌های سیمان استفاده می‌شود.
• ماشین‌آلات سنگین: کاهش دمای روغن هیدرولیک در ماشین‌آلات تولید مصالح ساختمانی.

7. صنایع حمل‌ونقل و دریایی

• سیستم‌های موتور و توربین: کولرهای هوایی برای خنک‌سازی روغن موتور، گازهای خروجی، و تجهیزات مکانیکی کشتی‌ها و لوکوموتیوها استفاده می‌شوند.
• سیستم‌های خنک‌کننده کمپرسور: کاربرد در سیستم‌های خنک‌سازی تجهیزات حمل‌ونقل دریایی.

8. صنایع انرژی‌های تجدیدپذیر

• خنک‌سازی نیروگاه‌های خورشیدی: در سیستم‌های تولید برق خورشیدی (مانند نیروگاه‌های حرارتی خورشیدی)، کولرهای هوایی برای کاهش دمای روغن‌های انتقال حرارت و مبدل‌های حرارتی به کار می‌روند.
• توربین‌های بادی: کاهش دمای روغن و تجهیزات در توربین‌های بادی.

چند نکته موثر در انتخاب کولر هوایی با توجه به نیاز های ما

انتخاب کولر هوایی مناسب نیازمند توجه به چندین فاکتور مهم است. در ادامه، نکات کلیدی که باید هنگام انتخاب کولر هوایی در نظر بگیرید توضیح داده شده است:

1. ظرفیت خنک‌سازی (Cooling Capacity)

• مقدار گرمایی که نیاز به دفع یا خنک‌سازی دارد، عامل اصلی در تعیین ظرفیت کولر هوایی است.
• راهکار: محاسبات دقیق بار حرارتی سیستم را انجام دهید تا کولر هوایی با ظرفیت مناسب انتخاب شود.

2. نوع سیال خنک‌شونده

• مشخص کنید که کولر هوایی قرار است چه نوع سیالی (آب، روغن، گاز یا ترکیبات خاص شیمیایی) را خنک کند.
• ویژگی مهم: خواص فیزیکی و شیمیایی سیال، مانند ویسکوزیته، دما و فشار کاری، تأثیر زیادی بر طراحی دستگاه دارد.

3. شرایط محیطی محل نصب

• دمای محیط، رطوبت نسبی و میزان گردوغبار محل نصب تأثیر زیادی بر عملکرد کولر هوایی دارد.
• نکته مهم: در مناطق گرم و خشک، کولرهای هوایی خشک کارایی بالاتری دارند. در مناطق گرم و مرطوب، ممکن است نیاز به کولرهای ترکیبی یا مرطوب باشد.

4. نوع فین و لوله‌ها

• انواع فین‌ تیوب ها و لوله‌های بکار رفته در ایرکولر وظیفه اصلی انتقال حرارت را بر عهده دارند. نوع و جنس آن‌ها باید با شرایط سیال و محیط سازگار باشد.
• انتخاب مناسب:
  • فین‌های آلومینیومی یا فولادی ضدزنگ: برای مقاومت در برابر خوردگی.
  • لوله‌های مسی یا فولادی: بر اساس نوع سیال و دمای کاری.

5. نوع و تعداد فن‌ها

• قدرت، نوع (محوری یا سانتریفیوژ) و تعداد فن‌ها باید با نیازهای خنک‌سازی همخوانی داشته باشد.
• نکته: در مکان‌های پر سر و صدا یا محدودیت صوتی، از فن‌های کم‌صدا استفاده کنید.

6. مصرف انرژی و کارایی کولر های هوایی

• کولرهای هوایی با راندمان بالاتر ممکن است هزینه اولیه بیشتری داشته باشند، اما مصرف انرژی کمتر و هزینه عملیاتی کمتری دارند.
• نکته: به مشخصات فنی و برچسب‌های راندمان انرژی توجه کنید.

7. فضای موجود برای نصب ایر کولر

• ابعاد کولر هوایی باید با فضای نصب مطابقت داشته باشد.
• نکته: در صورت محدودیت فضا، از کولرهای هوایی با طراحی عمودی یا مدل‌های فشرده استفاده کنید.

8. جنس اجزای کولر هوایی (Material Selection)

• دستگاه باید از موادی ساخته شود که در برابر شرایط محیطی (خوردگی، دما و فشار بالا) مقاوم باشند.
• مثال:
  • برای محیط‌های مرطوب: استفاده از فولاد ضدزنگ یا پوشش‌های مقاوم به خوردگی.
  • برای سیالات خورنده: استفاده از لوله‌ها و فین‌های خاص.

9. هزینه‌های نگهداری و تعمیرات کولر هوایی

• کولری را انتخاب کنید که نیاز به نگهداری کمتری داشته باشد و قطعات یدکی آن به راحتی در دسترس باشد.
• نکته: طراحی ساده‌تر، هزینه‌های نگهداری را کاهش می‌دهد.

10. استانداردها و گواهینامه‌ها

• اطمینان حاصل کنید که کولر هوایی مطابق با استانداردهای بین‌المللی (مانند ASME، TEMA یا API) طراحی و تولید شده باشد.
• چرا مهم است؟ رعایت استانداردها به معنای ایمنی، کیفیت بالا و طول عمر بیشتر دستگاه است.

مراحل طراحی و ساخت یک کولر هوایی (ایر کولر)

طراحی و ساخت کولر هوایی نیازمند فرآیندی دقیق و چند مرحله‌ای است که شامل تحلیل نیازها، طراحی مهندسی، انتخاب مواد، ساخت، و آزمون‌های نهایی می‌شود. در زیر، این مراحل به صورت کامل توضیح داده شده است:

1. تحلیل نیازها و جمع‌آوری اطلاعات اولیه

این مرحله شامل بررسی کامل نیازهای پروژه و مشخصات فنی است:

• محاسبه بار حرارتی: تعیین مقدار گرمایی که باید دفع شود.
• نوع سیال: مشخص کردن نوع سیالی که باید خنک شود (آب، روغن، گاز و غیره).
• شرایط محیطی: دمای محیط، رطوبت نسبی، وجود گردوغبار، و دسترسی به منابع آب.
• محدودیت‌های فیزیکی: فضای موجود برای نصب و شرایط محل.
• استانداردها: تعیین استانداردهای صنعتی که دستگاه باید بر اساس آن طراحی شود (مانند ASME، API، یا TEMA).

2. طراحی اولیه (Preliminary Design)

• محاسبات مهندسی:
  • تعیین ظرفیت خنک‌سازی (BTU/hr یا kW).
  • محاسبه سطح انتقال حرارت موردنیاز.
• انتخاب نوع کولر هوایی:
  • خشک، مرطوب یا ترکیبی.
  • عمودی یا افقی.
• طراحی فین‌ها و لوله‌ها:
  • مشخص کردن نوع فین تیوب (ساده، مارپیچی، موج‌دار) و جنس آن (آلومینیوم، فولاد).
  • تعیین قطر، طول و چیدمان لوله‌ها.

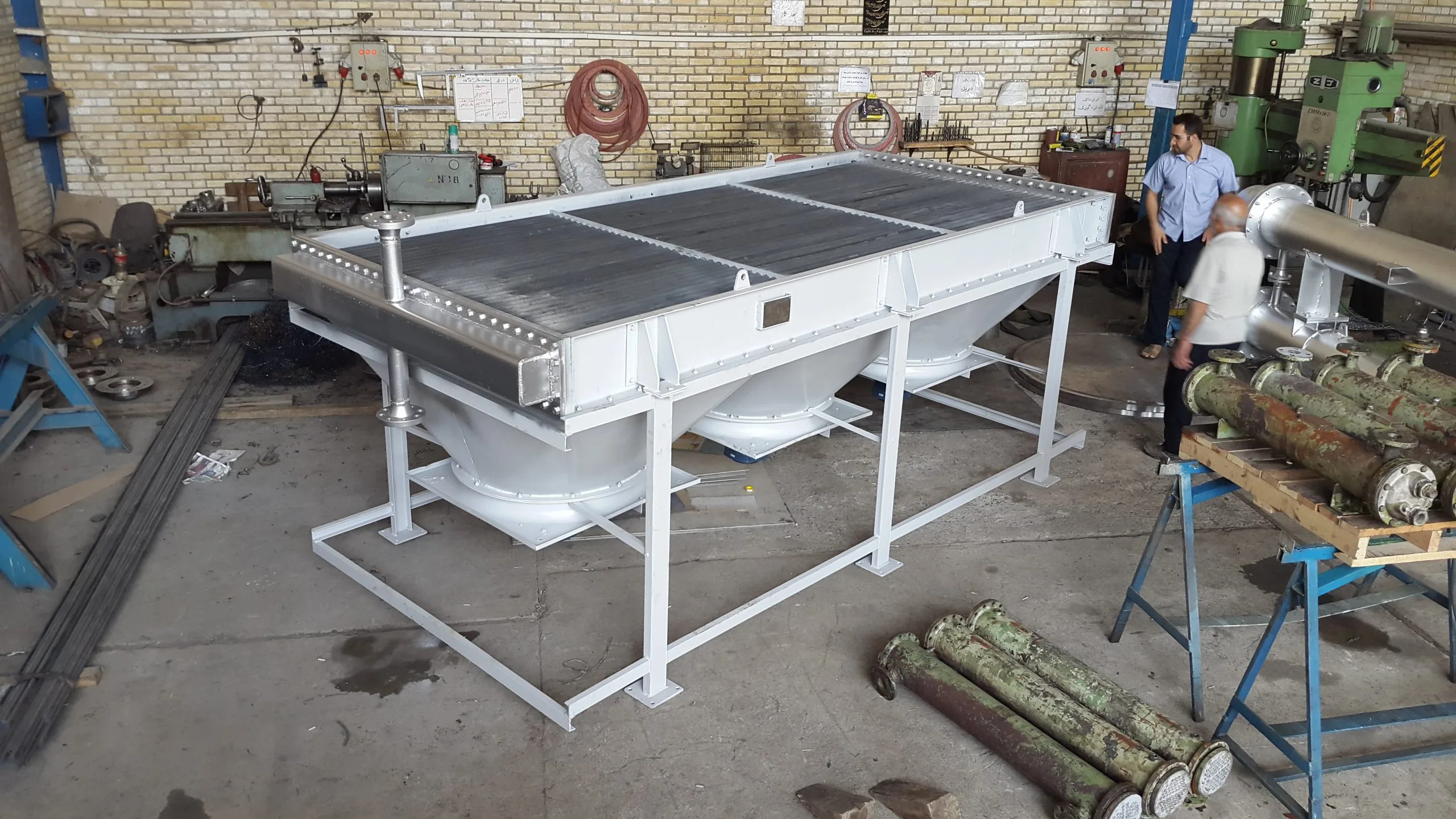

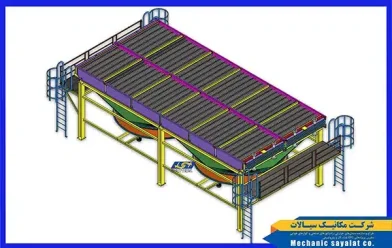

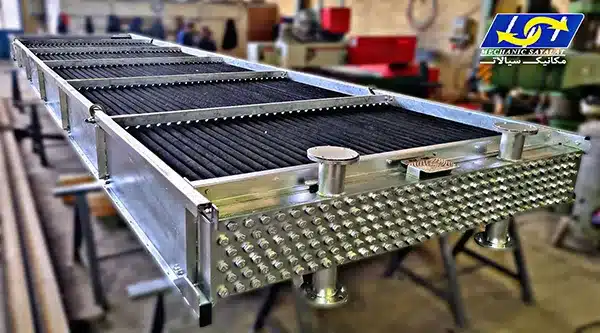

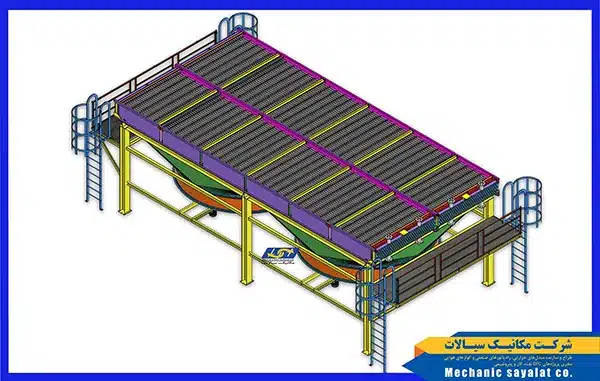

3. مدل‌سازی و طراحی دقیق (Detailed Design)

• استفاده از نرم‌افزارهای CAD (مانند SolidWorks یا AutoCAD) برای طراحی سه‌بعدی دستگاه.
• انجام تحلیل‌های حرارتی با استفاده از نرم‌افزارهای شبیه‌سازی (مانند ANSYS یا Aspen HYSYS) برای اطمینان از کارایی.
• بررسی استحکام مکانیکی دستگاه با تحلیل المان محدود (FEM).

4. انتخاب مواد (Material Selection)

• انتخاب مواد مناسب برای فین‌ها، لوله‌ها، قاب و سایر اجزا بر اساس شرایط محیطی و سیال:
  • فین‌ها: آلومینیوم یا فولاد ضدزنگ برای مقاومت در برابر خوردگی.
  • لوله‌ها: مس، فولاد کربنی یا فولاد ضدزنگ.
  • قاب: فولاد کربنی یا آلومینیوم با پوشش مقاوم.

5. ساخت قطعات (Manufacturing)

• برش لوله‌ها و فین‌ها: با دستگاه‌های CNC یا ماشین‌آلات تخصصی.
• مونتاژ فین‌ها و لوله‌ها:
  • استفاده از دستگاه‌های فینینگ برای اتصال فین‌ها به لوله‌ها.
  • چیدمان دقیق لوله‌ها بر اساس طراحی.
• ساخت قاب و بدنه:
  • برش، جوشکاری و رنگ‌آمیزی قاب.
  • استفاده از پوشش‌های مقاوم به خوردگی (مانند گالوانیزه یا اپوکسی).
• مونتاژ فن‌ها: نصب فن‌های محوری یا سانتریفیوژ با موتورهای مناسب.

6. آزمون و کنترل کیفیت (Quality Control)

• تست فشار: بررسی مقاومت لوله‌ها و اتصالات در برابر فشار سیال.
• تست حرارتی: اطمینان از عملکرد انتقال حرارت دستگاه.
• تست ارتعاش و صدا: بررسی عملکرد فن‌ها و قاب در برابر لرزش و صدا.
• بازرسی بصری: اطمینان از عدم وجود عیب‌های ساختاری یا ظاهری.

7. رنگ‌آمیزی و پوشش نهایی

• اعمال پوشش‌های ضدخوردگی و مقاوم در برابر شرایط محیطی برای افزایش طول عمر دستگاه.
• رنگ‌آمیزی قاب و بدنه مطابق با استانداردها و نیاز مشتری.

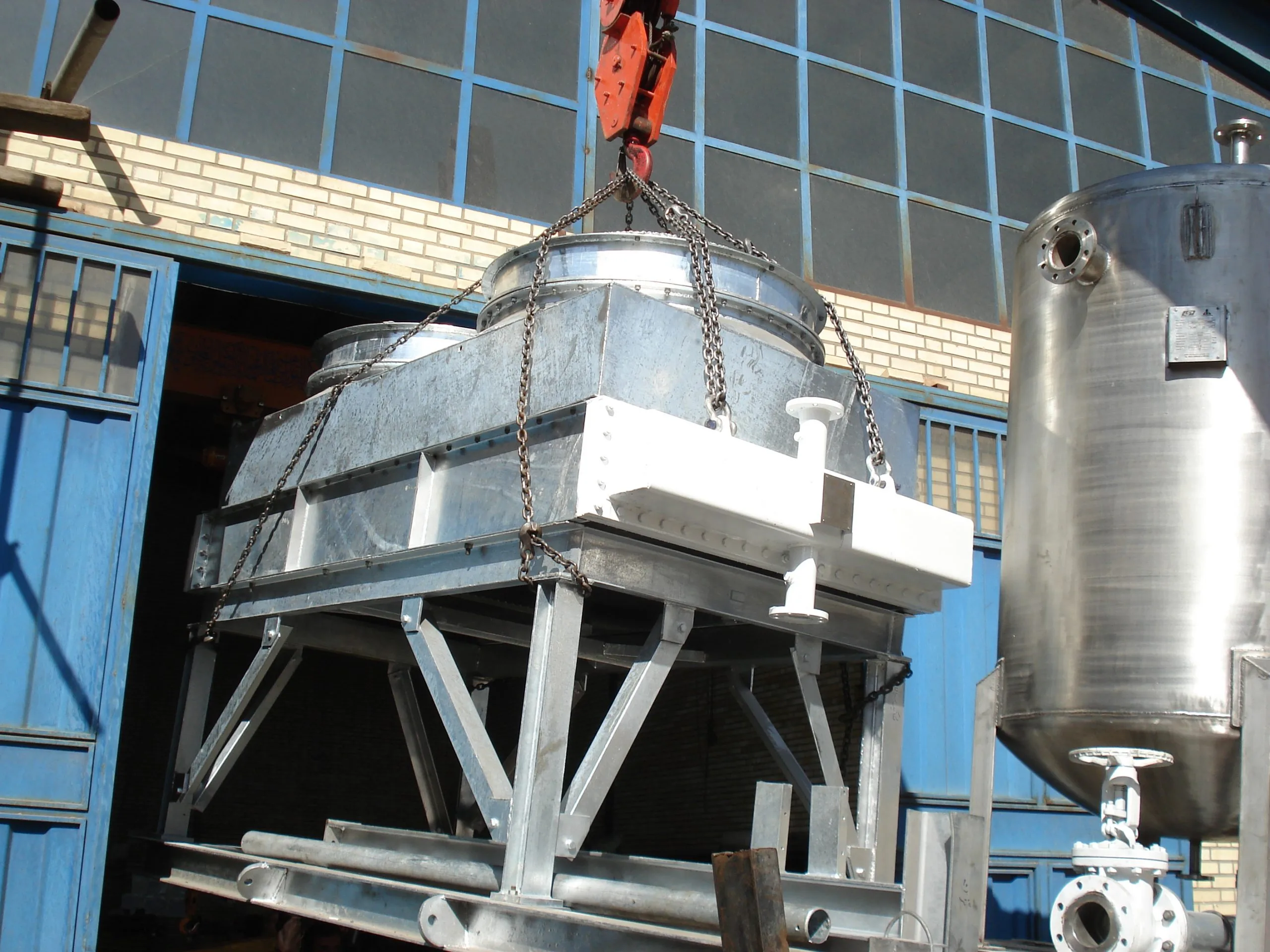

8. مونتاژ نهایی و آماده‌سازی برای حمل کولر هوایی

• نصب تمامی اجزا (فن‌ها، لوله‌ها، فین‌ها، قاب) بر اساس نقشه‌های طراحی.
• بررسی و آزمایش نهایی عملکرد دستگاه به صورت کامل.
• آماده‌سازی دستگاه برای حمل و نقل (بسته‌بندی مقاوم در برابر ضربه و شرایط محیطی).

9. نصب و راه‌اندازی (Installation & Commissioning)

• ارسال دستگاه به محل نصب.
• نصب کولر هوایی مطابق با دستورالعمل‌های فنی.
• انجام آزمایش‌های عملیاتی پس از نصب برای اطمینان از عملکرد صحیح دستگاه.

10. ارائه خدمات پس از فروش برای انوع ایر کولرها

• آموزش کاربران در مورد نحوه استفاده و نگهداری از دستگاه.
• ارائه گارانتی و پشتیبانی فنی برای رفع مشکلات احتمالی.

چرا شرکت مکانیک سیالات بهترین انتخاب برای خرید کولر هوایی است؟

شرکت مکانیک سیالات با سال‌ها تجربه در زمینه طراحی و تولید تجهیزات صنعتی، راهکارهای نوآورانه و با کیفیتی را در زمینه کولرهای هوایی ارائه می‌دهد. تمامی محصولات ما مطابق با استانداردهای بین‌المللی ASME، TEMA و API طراحی و تولید می‌شوند. تیم فنی متخصص ما آماده ارائه مشاوره رایگان برای انتخاب و طراحی بهترین مبدل حرارتی هوا خنک متناسب با نیازهای شما است.

سوالات متداول (FAQ)

1. کولر هوایی چیست و چه کاربردی دارد؟

کولر هوایی یا ایر کولر، مبدلی حرارتی است که از جریان هوا به‌عنوان سیال خنک‌کننده برای کاهش دمای سیال گرم استفاده می‌کند. این دستگاه در صنایعی مانند نفت، گاز، پتروشیمی، نیروگاه، فولاد و سیمان کاربرد فراوان دارد.

2. چه فاکتورهایی را باید هنگام انتخاب کولر هوایی در نظر گرفت؟

برخی از مهم‌ترین فاکتورها عبارت‌اند از: ظرفیت خنک‌سازی مورد نیاز، نوع سیال (آب، روغن، گاز)، شرایط محیط نصب (دمای محیط، رطوبت، گردوغبار)، جنس لوله‌ها و فین‌ها، اندازه و فضای نصب، مصرف انرژی و استانداردها.

3. شرایط نصب و راه‌اندازی چگونه است؟ آیا محل نصب خاصی لازم دارد؟

نصب کولر هوایی نیازمند فضای مناسب برای جریان هوای ورودی و خروجی، رعایت ارتفاع فن‌ها، دسترسی به نگهداری و سرویس فن‌هاست. همچنین، انتخاب جنس قطعات و پوشش‌های ضدخوردگی بر اساس شرایط محیطی اهمیت دارد.

4. آیا شرکت شما خدمات طراحی و ساخت سفارشی نیز انجام می‌دهد؟

بله، شرکت مکانیک سیالات با تجربه طراحی و ساخت تجهیزات صنعتی، خدمات مشاوره، طراحی مهندسی، ساخت، نصب و راه‌اندازی کولرهای هوایی مطابق با نیاز پروژه مشتری را ارائه می‌دهد.

5. پس از خرید، چه خدمات پس از فروشی ارائه می‌شود؟

خدمات پس از فروش شامل آموزش کاربران، ارائه گارانتی، و پشتیبانی فنی برای نصب، بهره‌برداری و نگهداری می‌باشد.
