تابلو برق سه فاز
(Three-Phase Electrical Panel) یکی از انواع
تابلو برق میباشد که مرکز فرماندهی و قلب تپنده هر سیستم الکتریکی صنعتی، تجاری و ساختمانی پیشرفته است. این تجهیز نه تنها وظیفه توزیع ایمن و بهینه برق را بر عهده دارد، بلکه به عنوان یک سپر حفاظتی قدرتمند، از تجهیزات گرانقیمت و جان افراد در برابر خطرات الکتریکی محافظت میکند. انتخاب نادرست یا طراحی غیراصولی آن میتواند منجر به خسارات جبرانناپذیر مالی و جانی شود.
در این راهنمای کامل و جامع، ما به عنوان متخصصان این حوزه، شما را با تمام جنبههای کلیدی تابلو برق سه فاز آشنا میکنیم؛ از انواع و اجزای داخلی آن گرفته تا استانداردها، نکات نصب و نگهداری و پاسخ به سوالات متداولی که به شما در اتخاذ یک تصمیم آگاهانه کمک میکند.
تابلو برق سه فاز چیست و چرا به آن نیاز داریم؟
برق سه فاز به دلیل توانایی انتقال قدرت بالا و راندمان فوقالعاده، انتخاب اول برای تمام کاربردهای غیرخانگی است.

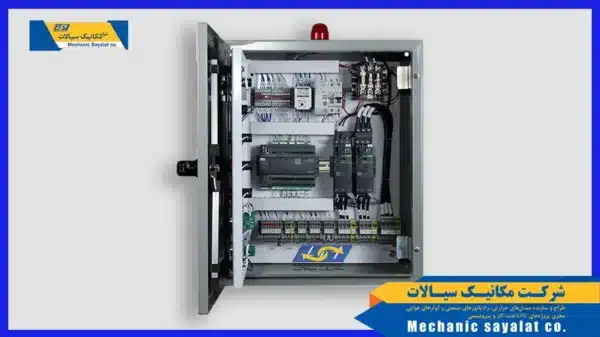

تابلو برق سه فاز (Three-Phase Electrical Panel) یک محفظه فلزی یا کامپوزیتی است که مجموعهای از تجهیزات کنترلی، حفاظتی و توزیعی را در خود جای داده است.
وظایف اصلی این تابلو عبارتند از:
- توزیع ایمن برق: دریافت جریان اصلی از شبکه یا ژنراتور و تقسیم آن بین مدارهای مختلف.
- حفاظت: جلوگیری از آسیب به تجهیزات و افراد در برابر خطاهایی مانند اتصال کوتاه، اضافهبار، و نشت جریان.
- کنترل: امکان قطع و وصل کردن مدارها و کنترل عملکرد تجهیزاتی مانند الکتروموتورها، پمپها و سیستمهای تهویه.
- اندازهگیری: نمایش پارامترهای الکتریکی مانند ولتاژ، جریان و فرکانس برای نظارت بر شبکه.
کاربردها تابلو برق سه فاز:
- صنایع و کارخانجات: برای راهاندازی خطوط تولید، ماشینآلات CNC، پرسها و الکتروموتورهای سنگین.
- ساختمانهای تجاری و اداری: جهت برقرسانی به آسانسورها، چیلرها، سیستمهای تهویه مطبوع مرکزی و واحدهای تجاری.
- مجتمعهای مسکونی بزرگ: برای توزیع برق مشاعات، بوستر پمپها، سیستمهای اعلام و اطفاء حریق.
- پروژههای کشاورزی: به منظور راهاندازی پمپهای آب چاههای عمیق و سیستمهای آبیاری مدرن.
- بیمارستانها و مراکز داده: برای تضمین پایداری و کیفیت برق تجهیزات حساس.
انواع تابلو برق سه فاز: کدام یک برای شما مناسب است؟
تابلوهای برق بر اساس ساختار، ولتاژ و محل نصب دستهبندی میشوند. شناخت این دستهبندی به شما کمک میکند تا بهترین گزینه را برای پروژه خود انتخاب کنید.
۱. بر اساس ساختار و شکل ظاهری
-

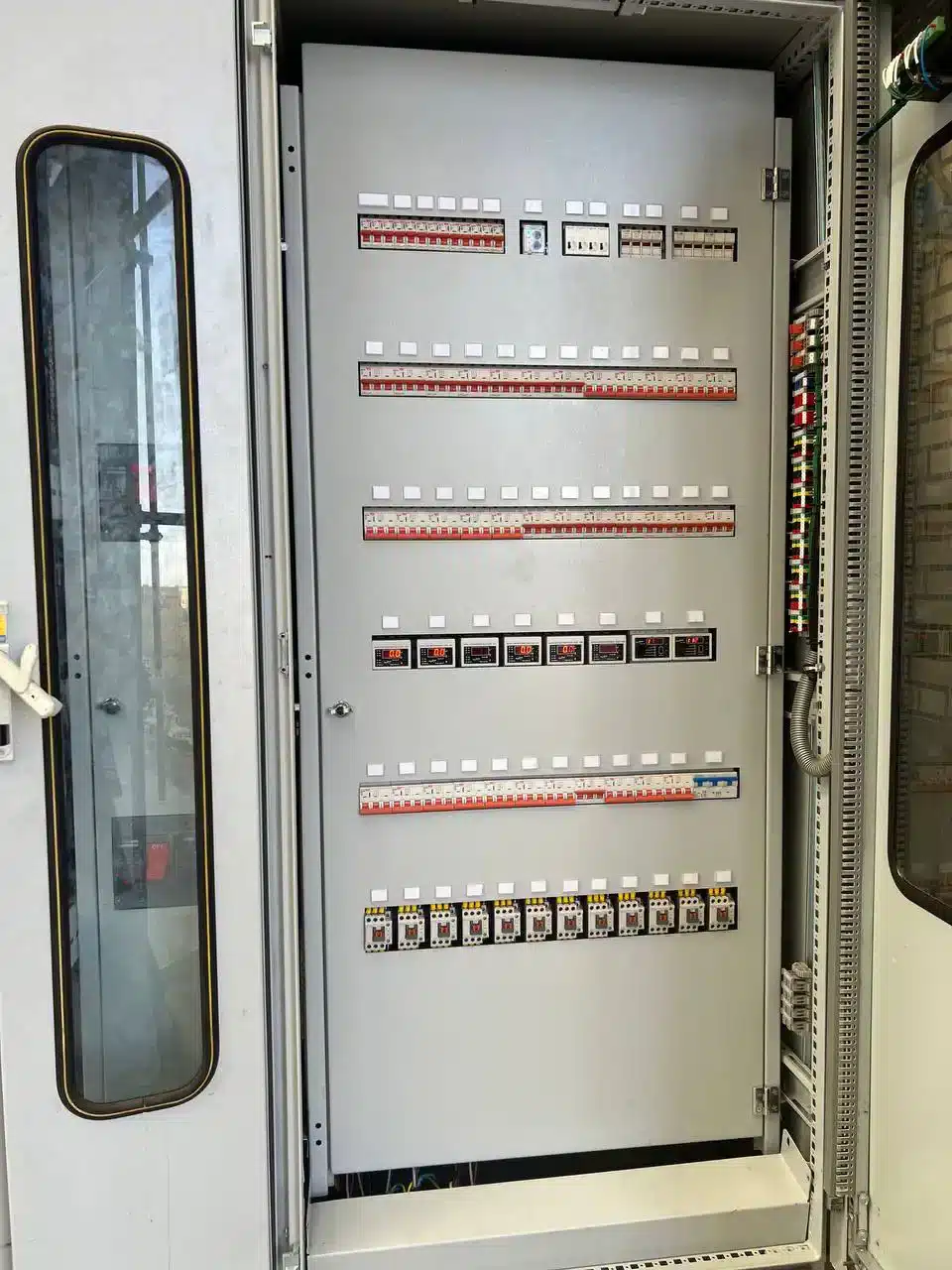

تابلو برق ایستاده (Standing Panel):
- این تابلوها روی زمین قرار میگیرند و برای سیستمهای بزرگ با تعداد زیادی فیدر خروجی و تجهیزات کنترلی پیچیده طراحی شدهاند.
- مزایا: فضای کافی برای نصب تجهیزات، سهولت دسترسی برای تعمیرات، قابلیت توسعه در آینده.
- معایب: اشغال فضای فیزیکی زیاد.
- کاربرد: کارخانجات، پستهای برق، مراکز داده.
-
تابلو برق دیواری (Wall-Mounted Panel):
- به صورت روکار یا توکار بر روی دیوار نصب میشوند و برای سیستمهای کوچک تا متوسط ایدهآل هستند.
- مزایا: صرفهجویی در فضا، نصب سریعتر.
- معایب: ظرفیت محدود برای تجهیزات، دسترسی سختتر برای تعمیرات پیچیده.
- کاربرد: کارگاههای کوچک، مجتمعهای مسکونی، واحدهای تجاری.
-
تابلو برق کشویی (Withdrawable Panel):
- مدلی پیشرفته که در آن کلیدها و فیدرها به صورت ماژولهای کشویی طراحی شدهاند.
- مزایا: تعمیر و نگهداری سریع و ایمن بدون نیاز به قطع کامل برق تابلو (MCC)، قابلیت اطمینان بسیار بالا.
- معایب: هزینه ساخت بسیار بالاتر.
- کاربرد: صنایع حساس مانند پتروشیمی، فولاد و نیروگاهها که توقف تولید در آنها مجاز نیست.
۲. بر اساس سطح ولتاژ
- تابلو برق فشار ضعیف (LV): رایجترین نوع که با ولتاژ زیر ۱۰۰۰ ولت کار میکند.
- تابلو برق فشار متوسط (MV): برای ولتاژهای ۱ کیلوولت تا ۳۶ کیلوولت در پستهای توزیع اصلی استفاده میشود.
3.بر اساس کاربرد
-
تابلو سه فاز صنعتی: مخصوص ماشینآلات سنگین و خطوط تولید
-
تابلو سه فاز ساختمانی: برای کنترل روشنایی، آسانسور، پمپها و تجهیزات تهویه
-
تابلو سه فاز کشاورزی: برای کنترل پمپهای آب در چاهها و سیستمهای آبیاری
-
تابلو سه فاز چنجاور: برای سوییچ بین برق شهر و دیزل ژنراتور

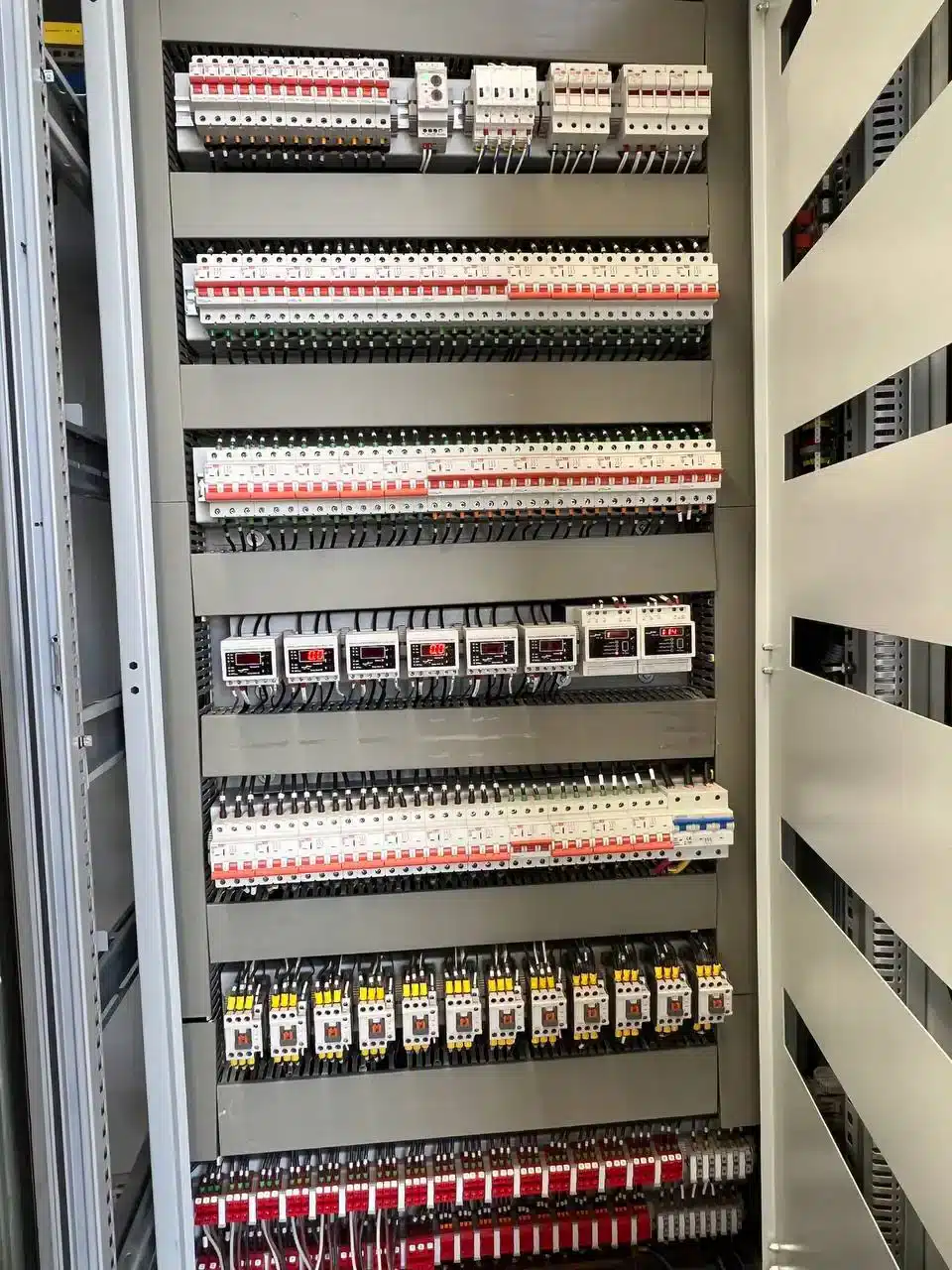

اجزای اصلی تابلو برق سه فاز
هر تابلو بسته به کاربرد ممکن است اجزای متفاوتی داشته باشد، قدرت و ایمنی یک تابلو برق به کیفیت و هماهنگی اجزای داخلی آن بستگی دارد. در ادامه، با قطعات حیاتی یک تابلو برق سه فاز آشنا میشوید:
- کلید اصلی(Main Switch / MCCB): قطع و وصل کردن کل جریان ورودی تابلو و حفاظت در برابر اتصال کوتاه و اضافهبار شدید.
- کلید مینیاتوری (MCB (Miniature Circuit Breaker)): حفاظت از مدارهای نهایی (مانند روشنایی و پریزها) در برابر اضافهبار و اتصال کوتاه.
- کلید محافظ جان (RCD / RCCB ): تشخیص نشت جریان و قطع فوری مدار برای جلوگیری از برقگرفتگی افراد. استفاده از آن حیاتی است.
- کنتاکتور (Contactor): یک کلید مغناطیسی برای قطع و وصل کردن بارهای موتوری و سایر تجهیزات از راه دور (مثلاً توسط PLC).
- رله حرارتی (بیمتال) (Thermal Overload Relay): نصب شده روی کنتاکتور، از الکتروموتور در برابر آسیب ناشی از اضافهبار جزئی و طولانیمدت محافظت میکند.
- کنترل فاز (Phase Control Relay): حفاظت از موتورهای سه فاز در برابر خطراتی مانند دوفاز شدن، عدم تقارن فازها و جابجایی فازها.
- شینه (شمش) (Busbar): تسمههای مسی یا آلومینیومی برای توزیع جریان ورودی اصلی بین کلیدهای مختلف با کمترین افت ولتاژ.
- چراغ سیگنال (Signal Lamp): نمایش وضعیتهای مختلف مانند وجود فازها (R, S, T) یا روشن/خاموش بودن یک تجهیز.
- ترمینال تابلو برق سه فاز(Terminal): برای اتصال ایمن و استاندارد سیمهای ورودی و خروجی به تجهیزات داخل تابلو.
مزایای استفاده از تابلو برق سه فاز
صرفهجویی در مصرف انرژی
کنترل دقیق تجهیزات الکتریکی
محافظت کامل در برابر نوسانات برق
افزایش ایمنی و کاهش خطرات احتمالی
قابلیت توسعهپذیری آسان برای پروژههای آینده
استاندارد IEC 61439: تضمین کیفیت و ایمنی شما
هنگام سفارش تابلو برق، حتماً از سازنده بخواهید که محصول را مطابق با استاندارد بینالمللی
IEC 61439 طراحی و مونتاژ کند. این استاندارد یک زبان مشترک بین تولیدکننده و مصرفکننده است و رعایت آن تضمین میکند که تابلو برق شما:
- ایمنی کامل برای اپراتور و افراد حاضر در محیط دارد.
- عملکرد قابل اطمینان و بدون خطا در شرایط مختلف خواهد داشت.
- در برابر تنشهای حرارتی و دینامیکی ناشی از اتصال کوتاه مقاوم است.
- تستهای کیفی لازم را در کارخانه سازنده گذرانده است.
هرگز کیفیت را فدای قیمت نکنید. یک تابلو برق غیراستاندارد، یک بمب ساعتی در مجموعه شماست.
نکات مهم در انتخاب تابلو برق سه فاز
-
توان مصرفی تجهیزات: تابلو باید متناسب با مصرف کل طراحی شود.
-
محیط نصب: در محیطهای مرطوب از تابلوهای ضدآب و ضدزنگ استفاده شود.
-
فضای مورد نیاز: اندازه تابلو باید فضای کافی برای تجهیزات و تهویه مناسب داشته باشد.
-
تجهیزات حفاظتی: کلیدهای مناسب، محافظ جان و رله حرارتی را فراموش نکنید.
چرا خرید تابلو برق سه فاز از مکانیک سیالات؟
- طراحی و مونتاژ دقیق با تجهیزات اصل
- مشاوره رایگان قبل از خرید
- استفاده از تجهیزات با استاندارد CE و ISO
- ارسال سریع به سراسر کشور
- پشتیبانی فنی پس از فروش
قیمت تابلو برق سه فاز چقدر است؟
قیمت تابلو برق سه فاز بسته به موارد زیر متغیر است:
-
تعداد فیدرها (خطوط خروجی)
-
برند تجهیزات داخلی (اشنایدر، هیمل، هیوندای، و …)
-
نوع بدنه (فلزی، پلاستیکی، ضد آب)
-
قابلیتهای کنترلی (مانند چنج آور یا ستاره-مثلث بودن)
✅ برای دریافت قیمت دقیق و سفارش تابلو برق سه فاز با مشخصات دلخواه، با ما تماس بگیرید یا از طریق فرم سفارش آنلاین اقدام کنید.
سوالات متداول (FAQ)
تابلو برق سه فاز را در چه مکانهایی میتوان نصب کرد؟
تقریباً در هر مکانی که مصرف برق بالاتر از ۵ کیلووات است، میتوان از تابلو سه فاز استفاده کرد؛ مانند کارخانهها، مزارع، استخرها و ساختمانهای چندطبقه.
آیا میتوان تابلو سه فاز را برای خانه نصب کرد؟
بله، در صورتی که برق منزل شما سه فاز باشد، میتوانید از تابلو سه فاز برای توزیع بهتر و ایمنتر برق استفاده کنید.
برای پمپ سه فاز چه نوع تابلویی لازم است؟
معمولاً تابلو برق دارای کنتاکتور، رله حرارتی و کلید محافظ جان توصیه میشود.
تفاوت تابلو برق تک فاز و سه فاز چیست؟
تابلو تک فاز برای مصارف خانگی و کارگاههای کوچک با ولتاژ ۲۲۰ ولت مناسب است. تابلو سه فاز برای کاربردهای صنعتی و تجاری که به ولتاژ ۳۸۰ ولت و قدرت بالا نیاز دارند (مانند موتورهای القایی)، استفاده میشود.
قیمت تابلو برق سه فاز چگونه محاسبه میشود؟
قیمت به عوامل متعددی بستگی دارد: ابعاد تابلو، جنس بدنه، تعداد و
برند تجهیزات داخلی (برندهای اروپایی مانند اشنایدر و زیمنس گرانتر از نمونههای کرهای یا چینی هستند)، و پیچیدگی مدار فرمان. برای دریافت قیمت دقیق، باید نقشه فنی ارائه دهید.
آیا میتوانم خودم تابلو برق را مونتاژ کنم؟ اکیداً توصیه نمیشود.
مونتاژ تابلو برق نیازمند دانش فنی عمیق، محاسبات دقیق برای سایزینگ سیم و کلیدها، و رعایت اصول ایمنی و استانداردهای سیمکشی است. هرگونه اشتباه میتواند منجر به آتشسوزی یا حوادث مرگبار شود.
عمر مفید یک تابلو برق چقدر است؟
یک تابلو برق استاندارد که به درستی طراحی، مونتاژ و نگهداری شود، میتواند بیش از ۲۰ تا ۲۵ سال عمر مفید داشته باشد. البته برخی قطعات مصرفی مانند کنتاکتورها ممکن است نیاز به تعویض زودتر داشته باشند.
