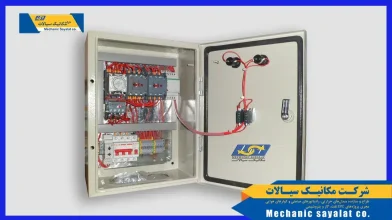

| جزء |
توضیح |
| کنتاکتورهای قدرت |
سه کنتاکتور برای حالتهای ستاره، مثلث و اصلی |
| رله حرارتی (Overload) |
حفاظت موتور در برابر اضافه بار |
| تایمر ستاره مثلث |
زمانبندی تغییر از حالت ستاره به مثلث |
| فیوز یا کلید محافظ |
محافظت در برابر اتصال کوتاه و جریانهای ناخواسته |
| چراغ سیگنال |
نمایش وضعیت عملکرد تابلو |
| تابلو فلزی با تهویه مناسب |
محفظهای برای حفاظت از تجهیزات |
مزایای کلیدی استفاده از راهانداز ستاره مثلث
- کاهش چشمگیر جریان راهاندازی: اصلیترین مزیت فنی که فشار بر شبکه برق را به شدت کم میکند.
- کاهش تنش و استهلاک مکانیکی: افزایش طول عمر موتور، گیربکس، پمپها و فنها.
- جلوگیری از افت ولتاژ: تضمین عملکرد پایدار سایر تجهیزات برقی در کارخانه.
- راهحل بسیار اقتصادی: هزینه ساخت این تابلو به مراتب کمتر از راهاندازهای الکترونیکی مانند سافت استارتر (Soft Starter) یا اینورتر (VFD) است.
- سادگی و قابلیت اطمینان بالا: به دلیل ساختار الکترومکانیکی، تعمیر و نگهداری آن ساده و قطعات آن به راحتی در دسترس است.
کاربردهای تابلو ستاره مثلث (دوضرب)
-
پمپهای آب و ایستگاههای پمپاژ
-
فنهای صنعتی و تهویه تونلها
-
کمپرسورها و چیلرهای بزرگ
-
نوار نقالهها و خطوط تولید سنگین
-
صنایع سیمان، فولاد، کاشی و سرامیک
چه زمانی از ستاره مثلث استفاده کنیم؟ (و چه زمانی نه!)
این راهانداز یک راهحل عالی است، اما نه برای همه کاربردها.
شرایط ایدهآل برای استفاده:
- موتور باید حتماً دارای ۶ ترمینال باشد و ولتاژ نامی آن در حالت مثلث با ولتاژ شبکه یکی باشد (مثلاً موتور
380Δ/660Y برای شبکه ۳۸۰ ولت).
- بار متصل به موتور در لحظه استارت سبک باشد، مانند فنها، پمپهای سانتریفیوژ، کمپرسورهای اسکرو و میکسرها.
- گشتاور راهاندازی کاهشیافته (حدود ۳۳٪) برای به حرکت درآوردن بار کافی باشد.
موارد نامناسب برای استفاده:
- بارهایی که به گشتاور راهاندازی بالا نیاز دارند، مانند آسیابها، سنگشکنها، بالابرها و کمپرسورهای پیستونی.
- مواقعی که نیاز به شتابگیری کاملاً نرم و قابل تنظیم است (در این موارد باید از سافت استارتر یا اینورتر استفاده کرد).
نکات مهم در انتخاب تابلو ستاره مثلث
-
توان موتور (kW یا HP) باید متناسب با ظرفیت تابلو باشد.
-
نوع کنتاکتور و رله حرارتی بر اساس جریان نامی موتور انتخاب شود.
-
زمانبندی صحیح تایمر اهمیت زیادی در عملکرد نرم موتور دارد.
-
محیط نصب تابلو باید دارای تهویه مناسب باشد تا حرارت تجهیزات تخلیه شود.
-
استفاده از قطعات برند معتبر مانند اشنایدر، زیمنس یا LS باعث افزایش طول عمر تابلو میشود.
تفاوت تابلو ستاره مثلث با تابلو راهانداز مستقیم (DOL)
| ویژگی |
ستاره مثلث |
راهانداز مستقیم |
| جریان راهاندازی |
کم |
زیاد (۵ تا ۷ برابر جریان نامی) |
| استهلاک موتور |
کمتر |
بیشتر |
| مناسب برای |
موتورهای بالای ۵.۵ کیلووات |
موتورهای کوچک |
| قیمت |
بالاتر |
پایینتر |
قیمت تابلو برق ستاره مثلث
قیمت نهایی این تابلو به عوامل زیر بستگی دارد:
-
توان و جریان موتور مورد استفاده
-
برند تجهیزات داخلی (کنتاکتور، تایمر، رله حرارتی و…)
-
نوع تابلو (ایستاده یا دیواری)
-
کیفیت مونتاژ و طراحی مدار
-
تجهیزات جانبی مانند سیستم حفاظتی اضافه
📞 برای دریافت قیمت دقیق و مشاوره انتخاب تابلو دوضرب، با کارشناسان ما در شرکت مکانیک سیالات تماس بگیرید.
سوالات متداول (FAQ)
تابلو ستاره مثلث برای چه موتوری مناسب است؟
برای موتورهای سهفاز القایی با توان متوسط تا بالا (۵.۵ کیلووات به بالا) پیشنهاد میشود.
آیا این تابلو باعث کاهش مصرف برق میشود؟
بهطور مستقیم خیر، اما با کاهش جریان راهاندازی و جلوگیری از افت ولتاژ، راندمان سیستم را افزایش میدهد.
آیا امکان سفارشیسازی تابلو وجود دارد؟
بله، تابلوها بر اساس توان موتور، شرایط محیطی و نیاز پروژه طراحی میشوند.
صدای “تقه” یا “ضرب” در لحظه تغییر از ستاره به مثلث به چه دلیل است؟
این ضربه به دلیل یک قطعی بسیار کوتاه برق (چند میلیثانیه) در حین انتقال از کنتاکتور ستاره به مثلث رخ میدهد. این یک ویژگی ذاتی این روش است، اما در یک تابلوی استاندارد، این ضربه به حداقل میرسد.
زمان تایمر را چگونه باید تنظیم کرد؟
زمان باید به اندازهای باشد که دور موتور به حدود ۸۰٪ دور نامی خود برسد. این زمان به صورت تجربی و بسته به نوع بار تنظیم میشود و معمولاً بین
۵ تا ۱۵ ثانیه است. زمان بیش از حد طولانی باعث داغ شدن سیمپیچ در حالت ستاره میشود.
آیا ستاره مثلث از سافت استارتر بهتر است؟
هیچکدام مطلقاً بهتر نیستند.
ستاره مثلث اقتصادیتر و سادهتر است. سافت استارتر راهاندازی نرمتر، بدون ضربه و با قابلیتهای حفاظتی بیشتری را فراهم میکند اما گرانتر است. انتخاب بین این دو به بودجه و نیاز فنی پروژه بستگی دارد.
