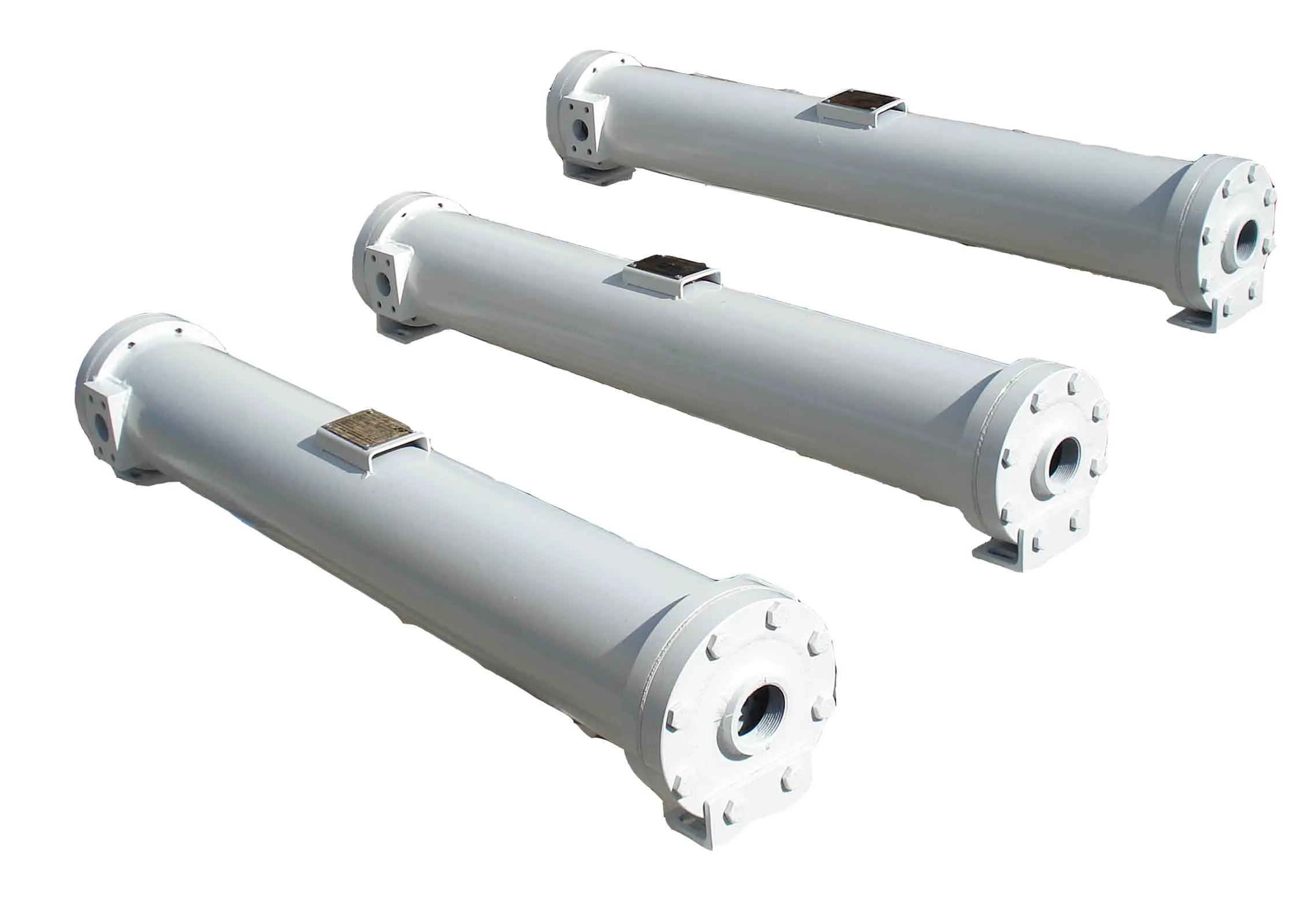

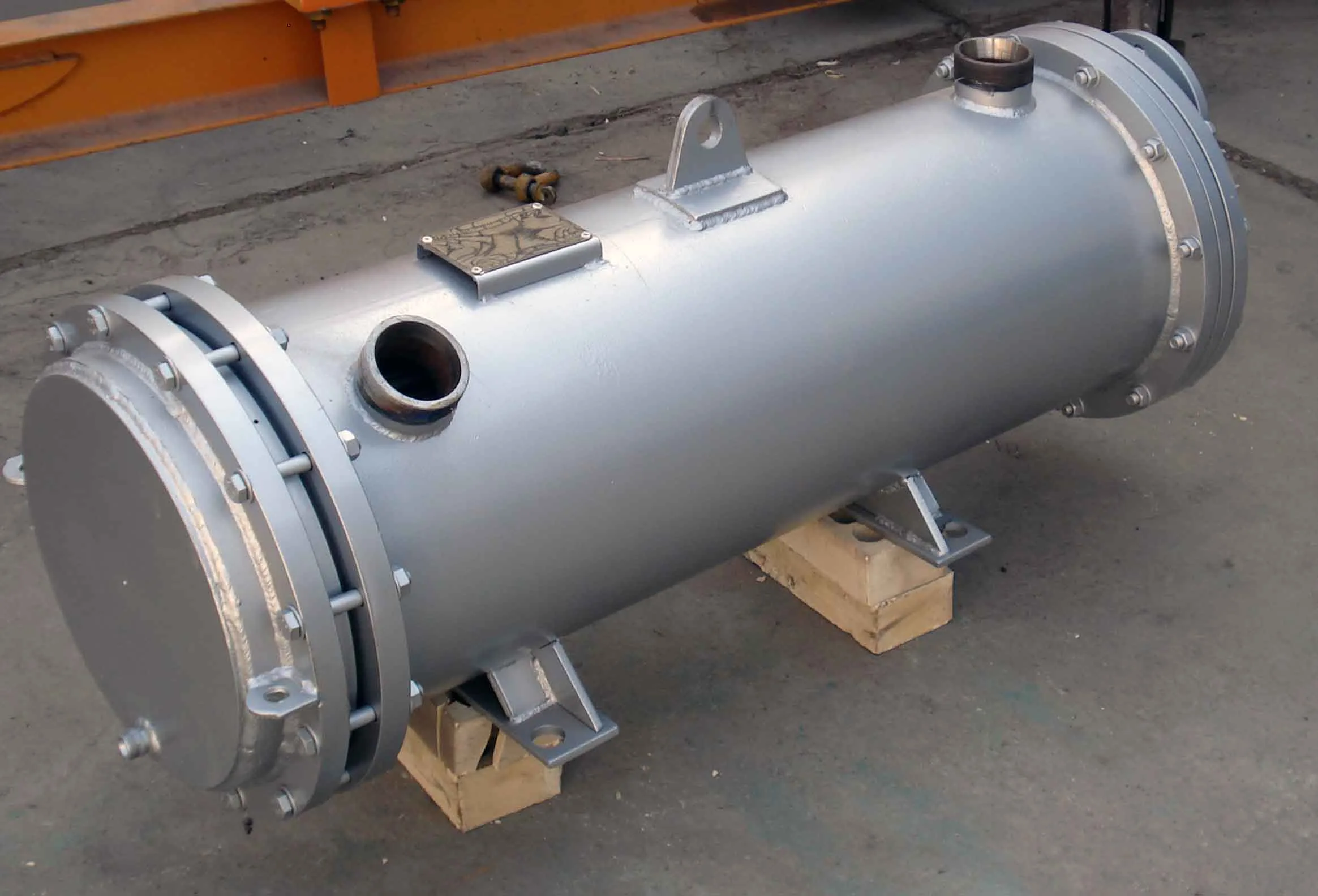

مبدل حرارتی لوله ای

مبدل حرارتی لوله ای

مبدل حرارتی لوله ای

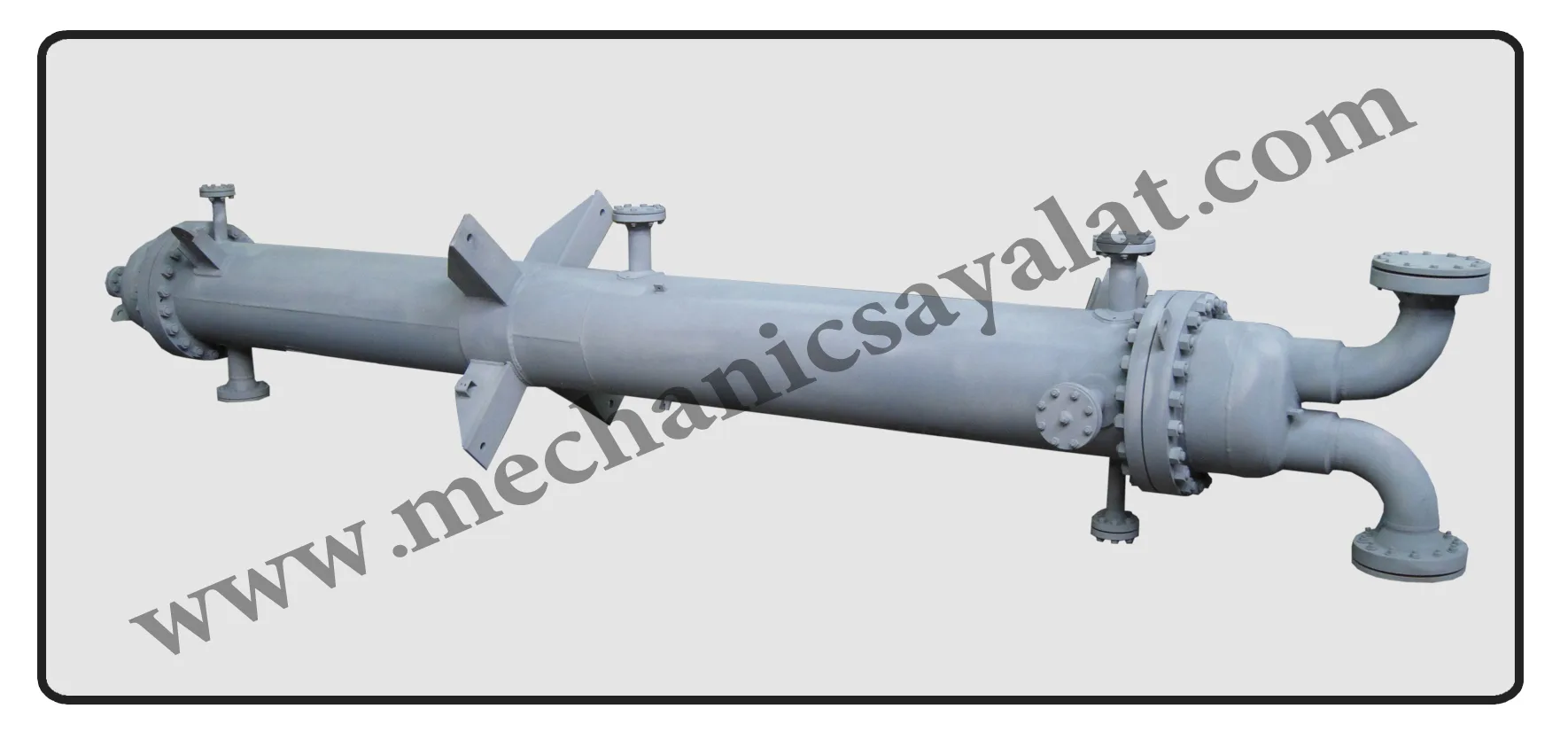

مبدل حرارتی لوله ای از دو لوله هم محور تشکیل شده اند. یکی از سیال ها در داخل لوله میانی و در امتداد طول آن جریان می یابد و سیال دیگر در داخل حلقه بین دو لوله جریان خواهد یافت. سایر اجزاء ساختمانی این مبدل ها عبارتند از :
– زانوی برگشت
– سر برگشت
– اتصالات T

برای ورودی و خروجی سیال ها هنگامی که اختلاف انبساط حرارتی بین لوله خارجی و داخلی وجود دارد در کاربرد نوع اتصالات می باید دقت کافی شود تا تنش حرارتی مینیمم گردد.

مبدل های لوله ای را می توان بر اساس شکل تقسیم بندی نمود:

۱-  مبدل های لوله ای U شکل

۲ – مبدل های دو لوله ای ساده

۳ – مبدل های دو لوله ای کویل دار

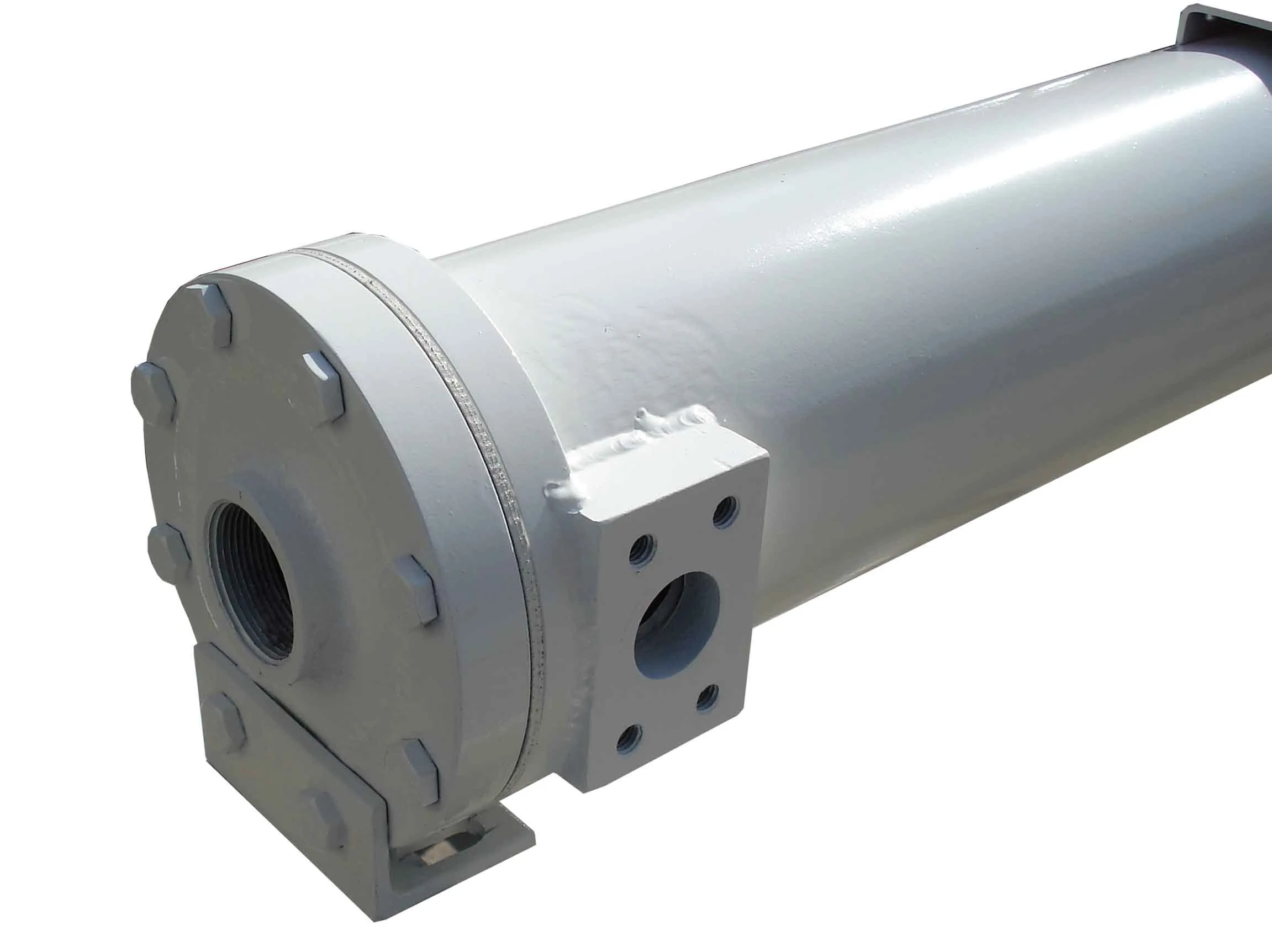

موارد کاربرد و مزایای مبدل حرارتی لوله ای

هنگامی که ضریب انتقال حرارت سیال داخل لوله نسبت به خارج آن بزرگتر از ۲:۱ باشد، مثلاً داخل لوله مایعات کم لزج مثل آب با ضریب انتقال حرارت بالا باشد و خارج آن از مایعات لزج استفاده شود معمولاً بجای استفاده از مبدل های پوسته و لوله از مبدل های لوله ای استفاده می شود. البته در این موارد از پره با طول بلند که باعث افزایش سطح می شود، در خارج لوله استفاده می شود. همچنین اگر سرویس های فشار بالا مورد نیاز باشد ، مبدل های لوله ای ترجیحاً استفاده می شود. در سرویس های کوچک نیز از این مبدل ها استفاده می شود.

استفاده و کاربرد زیادی که مبدل های لوله ای دارند به خاطر مزایای زیر می باشد:
این سیستم ها دارای انعطاف پذیری زیادی هستند. در طول های مختلف و از انواع لوله های مختلف و از مواد مختلف ساخته می شوند و خیلی سریع از سوار کردن قطعات استاندارد پیش ساخته آماده می گردند . با انتخاب صحیح اتصالات به آسانی می توان قطعات آن را پیاده نمود تا درون و بیرون لوله ها تمیز شوند. محاسبات طراحی آنها به صورت دقیق و خوبی تدوین شده است. توزیع و پخش سیال را می توان در واحدهای مختلف کنترل نمود. این کار با انتخاب پمپ های جداگانه برای هر سری مبدل امکان پذیر است.

معایب مبدل حرارتی لوله ای

از معایب عمده این مبدل ها می توان موارد زیر را نام برد:
۱ – برای بار حرارتی بزرگ، سیستم مبدل های دولوله ای حجم زیادی را اشغال می کنند.
۲ – قیمت آنها برای واحد سطح انتقال حرارت نسبتاً زیاد است

منبع   http://www.petronet.ir
